Niezawodne i sprawdzone wyłaczniki powietrzne EPL/EPH
Wyłącznik powietrzny serii EPL/EPH posiada wysoką zdolność zwarciową i wysoce funkcjonalne zabezpieczenie OCR, dzięki czemu możliwe są różne zastosowania przez klientów w budynkach przemysłowych, centrach komputerowych, przemyśle i innych. Wszystkie modele zostały zaprojektowane ze 100% obciążalnością toru neutralnego (N), sprzęt jest skutecznie zabezpieczany przed niepożądanymi zjawiskami, takimi jak wyższe harmoniczne i inne. Oprócz podstawowych funkcji zabezpieczających, OCR posiada dodatkowe funkcje monitorowania zasilania, takie jak monitorowanie temperatury, rejestrowanie i przechowywanie błędów itp., umożliwiając stabilne zasilanie. Standardowa konfiguruacja wyłacznika zawiera akcesoria: napęd silnikowy; cewkę zamykającą; wyzwalacz wzrostowy; styki pomocznicze 5xNO, 5xNC; blokadę przycisków; zaciski przyłączeniowe oraz licznik cykli łączeniowych.
Parametry techniczne
  • Numer katalogowy:
    • Indywidualny numer indentyfikacyjny nadany przez producenta.
    004695724
  • Symbol artykułu:
    • Typ produktu określony przez producenta.
    EPL-06 4H AF/M2C2S2/PR-LP
  • Nazwa klasy:
    • Wyłączniki powietrzne są stosowane do łączenia obwodów oraz zabezpieczania kabli i przewodów zasilających, silników oraz aparatury elektrycznej przed skutkami przeciążeń i zwarć.
    wyłącznik powietrzny
  • Ilość biegunów:
    • Wersja wykonania danego wyłącznika powietrznego: trój- i czterobiegunowe.
    4
  • Prąd znamionowy [A]:
    • Ustalona przez producenta wartość prądu, który aparat może przewodzić podczas pracy ciągłej, przy określonej temperaturze odniesienia otaczającego powietrza.
    630
  • Napięcie znamionowe AC [V]:
    • Napięcie znamionowe prądu przemiennego AC to wartość napięcia elektrycznego określona dla danego urządzenia, która jest zalecana lub maksymalnie dopuszczalna do prawidłowego i bezpiecznego działania. Jest to wartość, która jest podawana przez producenta urządzenia i jest uwzględniana w procesie jego projektowania i użytkowania.
    690
  • Typ wyzwalacza:
    • Oprócz podstawowych funkcji zabezpieczających, OCR posiada dodatkowe funkcje monitorowania zasilania, takie jak monitorowanie temperatury, rejestrowanie i przechowywanie błędów itp., umożliwiając stabilne zasilanie.
    OCR
  • Częstotliwość znamionowa [Hz]:
    • Częstotliwość napięcia zasilającego, przy której przewidziano pracę aparatu elektrycznego i do której się odnoszą inne wielkości charakteryzujące aparat.
    50/60
  • Znamionowe napięcie izolacji [V]:
    • 1000
  • Napięcie Uimp [kV]:
    • Wartość szczytowa udaru napięciowego o określonym kształcie i biegunowości, który aparat elektryczny jest w stanie wytrzymać bez uszkodzenia w określonych warunkach probierczych, do której się odnoszą wartości odstępów izolacyjnych.
    12
  • Icu/Ics przy 415V [kA]:
    • Znamionowa zwarciowa zdolność wyłączania
    65/65
  • Nastawa termiczna:
    • 0,4-1
  • Nastawa magnetyczna:
    • 1-15
  • Sposób montażu:
    • stacjonarny
  • Waga [kg]:
    • 51
  • Wysokość [mm]:
    • Wysokość zewnętrzna obudowy podana w milimetrach.
    404,4
  • Szerokość [mm]:
    • Szerokość zewnętrzna obudowy podana w milimetrach.
    422,4
  • Głębokość [mm]:
    • Głębokość zewnętrzna obudowy podana w milimetrach.
    298,5
  • Normy:
    • Normy i standardy według których dany łącznik został zaprojektowany, przetestowany i certyfikowany.
    PN-EN 60947-1,
    PN-EN 60947-2
  • Funkcja:
    • Powietrzny wyłącznik mocy, ACB (ang. air circuit breaker)
    ACB
    left box

    Zdjęcie produktu

    Ooops... ERROR 404 (IMG not found)
    left box

    Zalety produktu

    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)

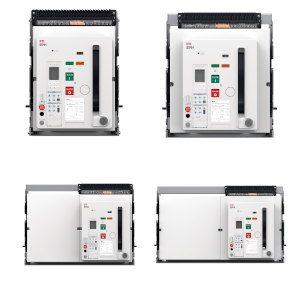

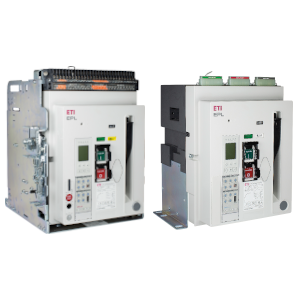

    • Dostępne w wersji wysuwnej i stacjonarnej.

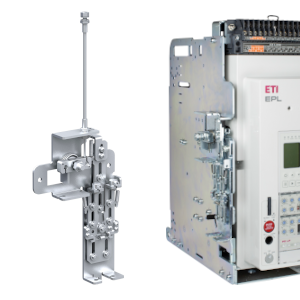

    • Możliwość zastosowania blokady mechanicznej do 3 aparatów zarówno w wersjach wysuwnych jak i stacjonarnych.

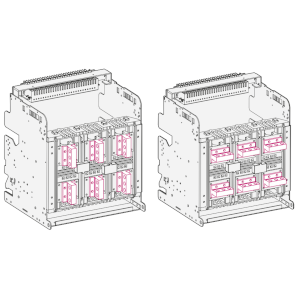

    • Uniwersalne położenie zacisków przyłączeniowych. Mogą być w pozycji pionowej lub poziomej.

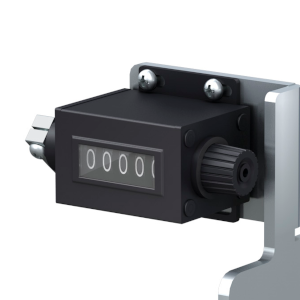

    • Licznik cykli w standardowym wykonaniu.

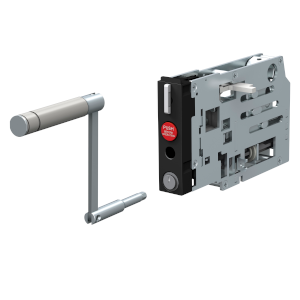

    • Niezawodny mechanizm wysuwu zintegrowany z aparatem. Uniwersalna korba w komplecie.
    • Standardowa konfiguracja wyłącznika zawiera: napęd silnikowy; cewkę zamykającą; wyzwalacz wzrostowy; styki pomocznicze 5xNO, 5xNC; blokadę przycisków i zaciski przyłączeniowe.

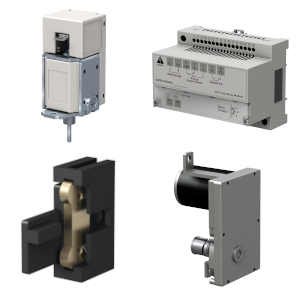

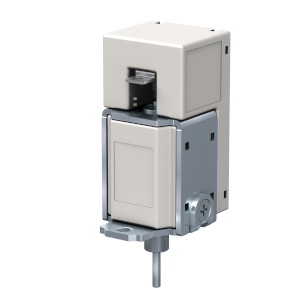

    • Wyzwalacze wzrostowe i podnapięciowe do różnych napięć. Łatwa wymiana.
    • Typy wielkości prądowych:
      - EPL: A od 630 A do 1600 A; B od 2000 A do 3200 A
      - EPH: A od 630 A do 2000 A; B od 630 A do 4000 A; C od 3200 A do 5000 A; D od 4000 A do 6300 A

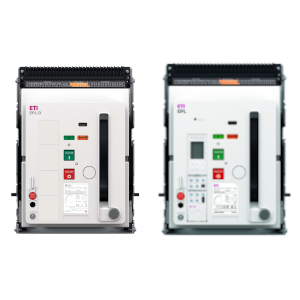

    • Dostępne wyłączniki jak i rozłączniki.

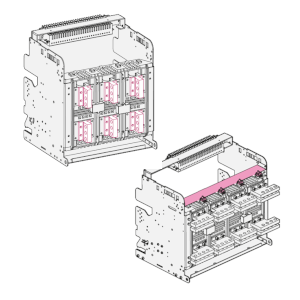

    • Dostępne wykonania 3P i 4P.
    left box

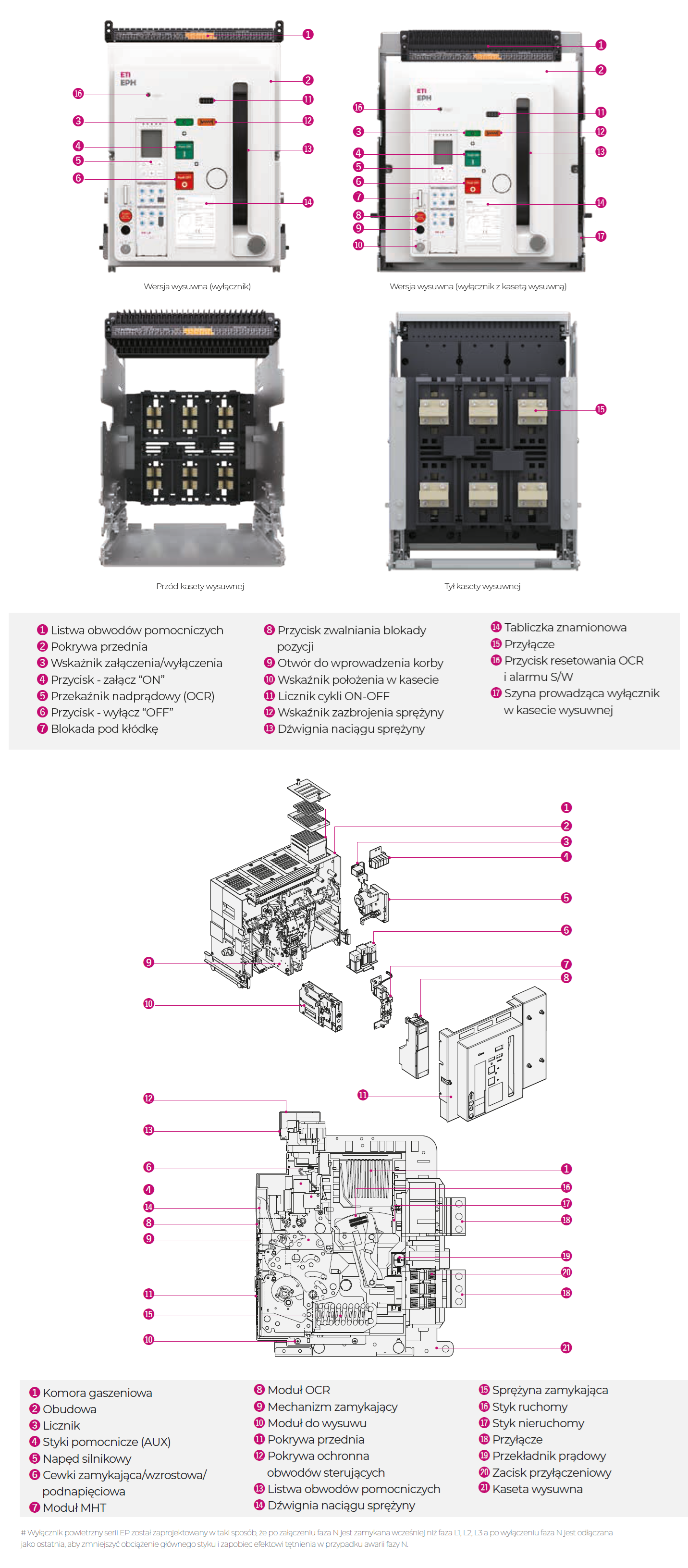

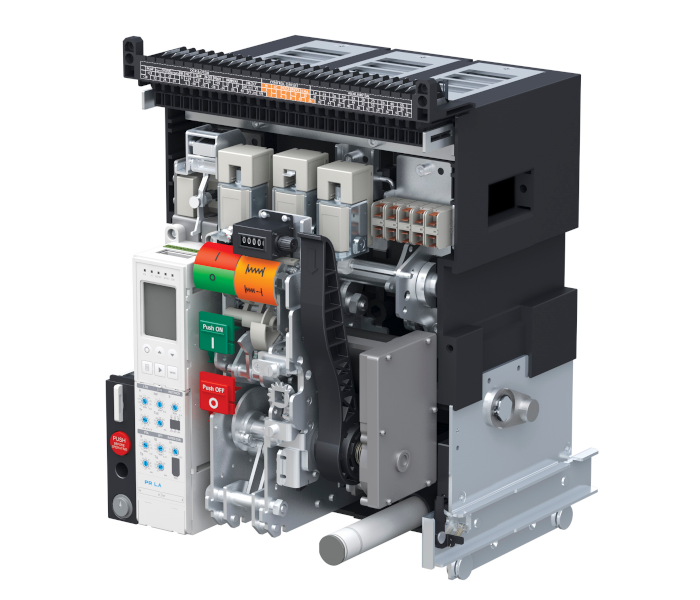

    Budowa zewnętrzna/wewnętrzna.

    left box

    Różne akcesoria - moduł główny wyłącznika, kaseta wysuwna.

    left box

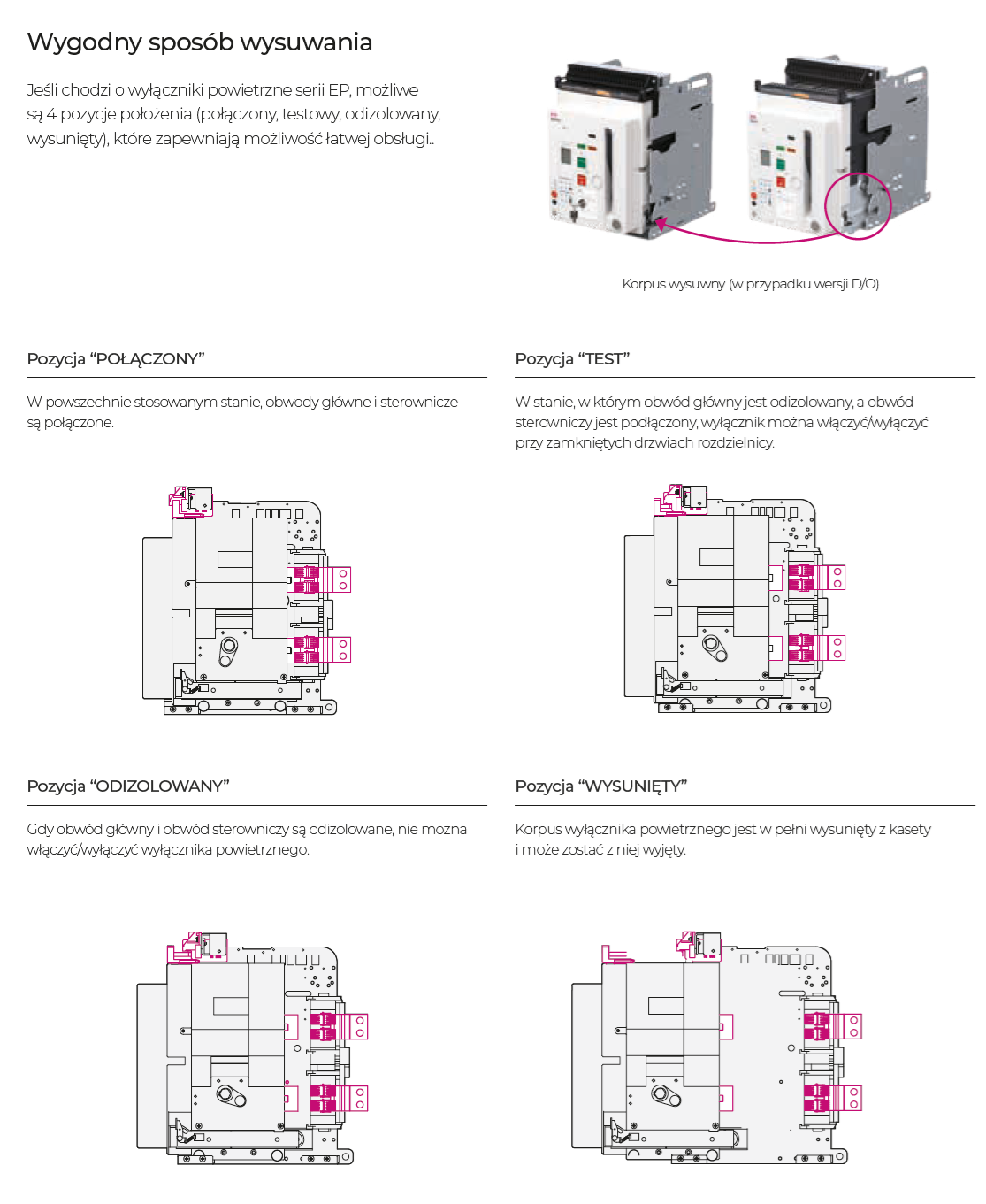

    Wygodny sposób wysuwania.

    left box

    ETIsON Curves

    Fukcjonalności programu:
    • generowanie i wykreślanie charakterystyk t/I urządzeń zabezpieczających
    • regulowanie i testowanie nastaw zabezpieczeń, badanie wpływu zmiany kształtu krzywej zabezpieczeń
    • analizowanie selektywności między urządzeniami zabezpieczającymi
    • symulowanie reakcji obciążenia lub zwarcia urządzeń zabezpieczających
    • definiowanie punktów pracy i warunków granicznych z rzeczywistych aplikacji
    • sporządzanie raportów do dokumentacji projektowej
      • Sprawdź jakie to proste!
