Niezawodne i sprawdzone wyłączniki silnikowe MPE25, MPE80
Wyłączniki silnikowe MPE25, MPE80 służą do rozruchu silników elektrycznych oraz zabezpieczenia ich przed przeciążeniem, zwarciem i pracą niepełno-fazową. Mogą służyć jako wyłącznik główny lub awaryjny. Możlwość podłączenia wyłączników MPE25 ze stycznikami CE/CEM za pomocą adapterów montażowych ECCMP, pozwala na realizację układów rozruchowych silników.
Parametry techniczne
  • Numer katalogowy:
    • Indywidualny numer indentyfikacyjny nadany przez producenta.
    004648017
  • Symbol artykułu:
    • Typ produktu określony przez producenta.
    MPE80-65
  • Ui [V]:
    • Napięcie znamionowe izolacji.
    690
  • Ue [V]:
    • Napięcie znamionowe łączeniowe.
    690
  • Częstotliwość znamionowa [Hz]:
    • Częstotliwość napięcia zasilającego, przy której przewidziano pracę aparatu elektrycznego i do której się odnoszą inne wielkości charakteryzujące aparat.
    50/60
  • Uimp [kV]:
    • Napięcie znamionowe udarowe wytrzymywane.
    6
  • Iu [A]:
    • Znamionowy prąd ciągły.
    65
  • Ir [A]:
    • Zakres nastaw prądów termicznych.
    50 - 65
  • Irn [A]:
    • Prąd zadziałania wyzwalacza zwarciowego.
    13 x Iu
  • Wyzwalacz zwarciowy [A]:
    • Inast. - górny zakres prądowy nastawy
    845
  • Temperatura otoczenia [˚C]:
    • Określona w danych warunkach temperatura powietrza otaczającego kompletny łącznik. W przypadku łączników zainstalowanych wewnątrz obudowy jest to temperatura powietrza na zewnątrz obudowy.
    -25 do 60
  • Kategoria użytkowania:
    • Zgodnie z normą PN-IEC 60947-4-1, PN-IEC 60947-4-2.
    AC3
  • Czułość na zanik fazy:
    • Według PN-IEC 60947-4-1
    Tak
  • Stopień ochrony IP:
    • Stopień ochrony przed dostępem do części niebezpiecznych i przed wnikaniem obcych ciał stałych i/lub przed wnikaniem wody określony zgodnie z normą EN 60529.
    IP20
  • Trwałość mechaniczna i elektryczna:
    • 0,5*105 przełączeń
  • Częstotliwość łączeń:
    • do15 cykli/h
  • Przyłączalność przewodu [mm2]:
    • Wielkość zacisku przyłączeniowego łącznika umożliwiająca przyłączenie przewodu o odpowiednim przekroju poprzecznym, wyrażonym w mm2.
    1x 1,5 - 35
    2x 2,5 - 35
  • Moment dokręcenia [Nm]:
    • 2 - 2,5
  • Waga [g]:
    • 1070
  • Normy:
    • Normy i standardy według których dany łącznik został zaprojektowany, przetestowany i certyfikowany.
    PN-IEC/EN 60947,
    DIN VDE 0660
    left box

    Zdjęcie produktu

    Ooops... ERROR 404 (IMG not found)
    3D
    left box

    Zalety produktu

    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    • Wyłączniki silnikowe dostępne są w dwóch gabarytach w zależności od znamionowego prądu ciągłego Iu oraz zakresu nastaw wyzwalacza przeciążeniowego Ir:
      - MPE25 w zakresie 0,1A-40A
      - MPE80 w zakresie 40A-80A
    • Regulowany zakres nastaw prądu termicznego Ir.
    • Możliwość wykonania testu zadziałania.
    • Styki pomocnicze boczne ACBSE (2NO, NO+NZ) mogą być montowane do wyłącznika łącznie ze stykami czołowymi ACBFE.
    • Styki pomocnicze czołowe ACBFE (NO+NZ) mogą być montowane do wyłącznika łącznie ze stykami bocznymi ACBSE.
    • Możlwiość montażu wyzwalacza wzrostowego SRMPE-Z20 (230-240 V AC) lub podnapięciowy URMPE-N (230-240 V AC) / URMPE-U (400-415 V AC).
    • Wskaźnik zadziałania TSBE sygnalizuje zadziałanie wyzwalacza w przypadku przeciążeń i zwarć przełączeniem styków 2x(1xNO+1xNZ).
    • Dedykowane akcesoria dodatkowe:
      - obudowy z napędem ręcznym (MPEE55G, MLPE55G, MPEE55G-E, MLPE55G-E)
      - napęd obrotowy drzwiowy czarno-szary i czerwono-żółty IP55 (RMMPE)
      - lampki sygnalizacyjne (PLE)
      - izolowane szyny łączeniowe - zbiorcze/listwa zasilająca (IZM)
    • Moduły połączeniowe ECCMPE służące do elektrycznego i mechanicznego połączenia wyłączników silnikowych MPE 25 ze stycznikami silnikowymi.
    • Montaż na szynie TH-35.
    left box

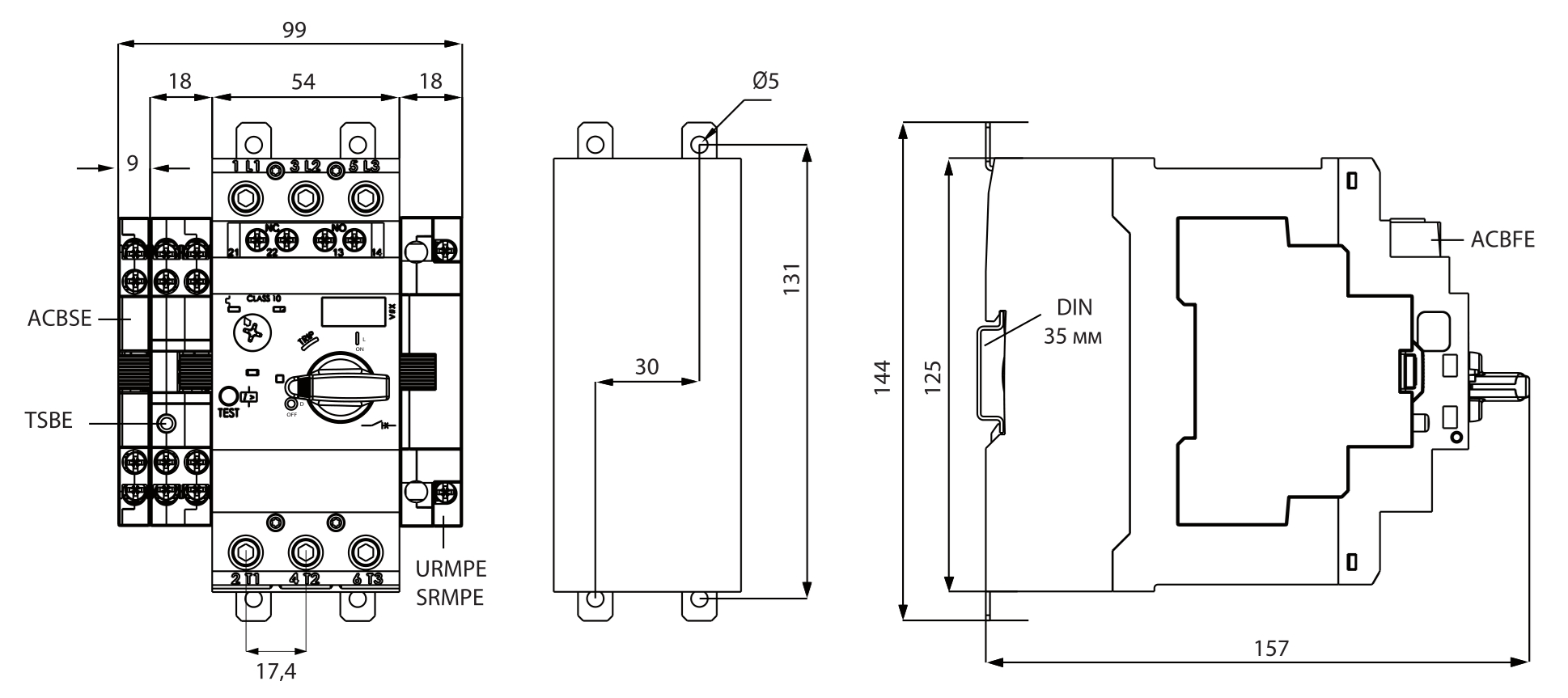

    Rysunek wymiarowy

    left box

    Tabela zakresów nastawczych wyzwalaczy termicznych dla silników elektrycznych indukcyjnych o mocy znamionowej od 0,06 kW (400 V) do 75 kW (690 V)

    left box

    Tabela zakresów nastawczych, zabezpieczenia wstępnego i największych zdolności zwarciowych wyłączników silnikowych MPE

    left box

    ETIsON Curves

    Fukcjonalności programu:
    • generowanie i wykreślanie charakterystyk t/I urządzeń zabezpieczających
    • regulowanie i testowanie nastaw zabezpieczeń, badanie wpływu zmiany kształtu krzywej zabezpieczeń
    • analizowanie selektywności między urządzeniami zabezpieczającymi
    • symulowanie reakcji obciążenia lub zwarcia urządzeń zabezpieczających
    • definiowanie punktów pracy i warunków granicznych z rzeczywistych aplikacji
    • sporządzanie raportów do dokumentacji projektowej
      • Sprawdź jakie to proste!
