Niezawodne i sprawdzone styczniki kondensatorowe CEM CN
Styczniki kondensatorowe zostały specjalnie zaprojektowane do pracy w układach kompensacji mocy biernej (kategoria użytkowania AC-6b). Kondensatory przed załączeniem do sieci są wstępnie ładowane poprzez specjalne rezystory, co pozwala zmniejszyć wartość szczytową prądu gdy stycznik CEM CN jest załączany. Po wstępnym naładowaniu kondensatora, styki główne stycznika zamykają się, pozwalając na przepływ prądu znamionowego.
Parametry techniczne
  • Numer katalogowy:
    • Indywidualny numer indentyfikacyjny nadany przez producenta.
    004650140
  • Symbol artykułu:
    • Typ produktu określony przez producenta.
    CEM80CN.10-230V-50Hz
  • Nazwa klasy:
    • Stycznik kondensatorowy
  • Moc przy napięciu 380/415V [kVAr]:
    • Wartość mocy zależy od napięcia pracy. Wartości przy innych napięciach podane są w tabeli poniżej.
    61
  • Napięcie sterujące AC 50/60Hz [V]:
    • Napięcie podawane na cewkę stycznika.
    230
  • Przyłączalność przewodu [mm2]:
    • Wielkość zacisku przyłączeniowego łącznika umożliwiająca przyłączenie przewodu o odpowiednim przekroju poprzecznym, wyrażonym w mm2.
    35
  • Moment dokręcania [Nm]:
    • Moment dokręcania zacisków głównych stycznika zapewniający odpowiednie połączenie przewodów. Zachowanie sugerowanych wartości momentów dokręcania jest kluczowe dla zapewnienia trwałości i bezpieczeństwa pracy.
    5 - 6,5
  • Wytrzymałosć elektryczna:
    • 100x103
  • Styki pomocnicze wbudowane:
    • 1NO
  • Sposób montażu:
    • szyna TH,
    płyta montażowa
  • Waga [g]:
    • 1700
  • Normy:
    • Normy i standardy według których dany łącznik został zaprojektowany, przetestowany i certyfikowany.
    PN-IEC 60947-4
    left box

    Zdjęcie produktu

    Ooops... ERROR 404 (IMG not found)
    3D
    left box

    Zalety produktu

    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    • Zaprojektowane do pracy w układach kompensacji mocy biernej.
    • Wbudowane rezystory wstępnego ładowania z modułem styków wyprzedzających.
    • Typowe napięcie sterujące 230 V AC.
    • Montaż na szynie TH35 lub na płycie montażowej .
    • Styki pomocnicze w zestawie.
    • Możliwość montażu dodatkowych styków pomocnicznych bocznych.
    • Małe gabaryty. Ta sama moc - mniejsze wymiary.
    left box

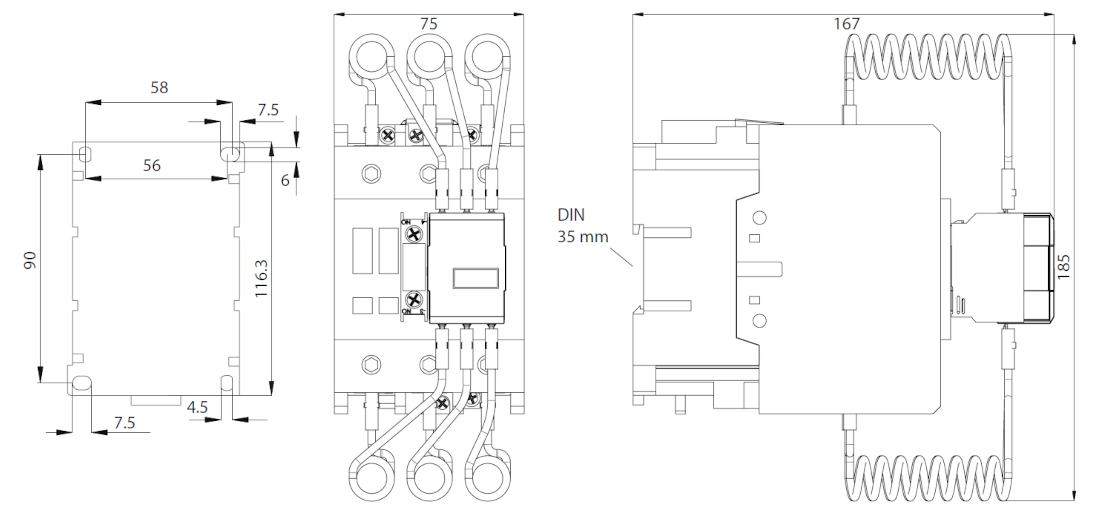

    Rysunek wymiarowy
