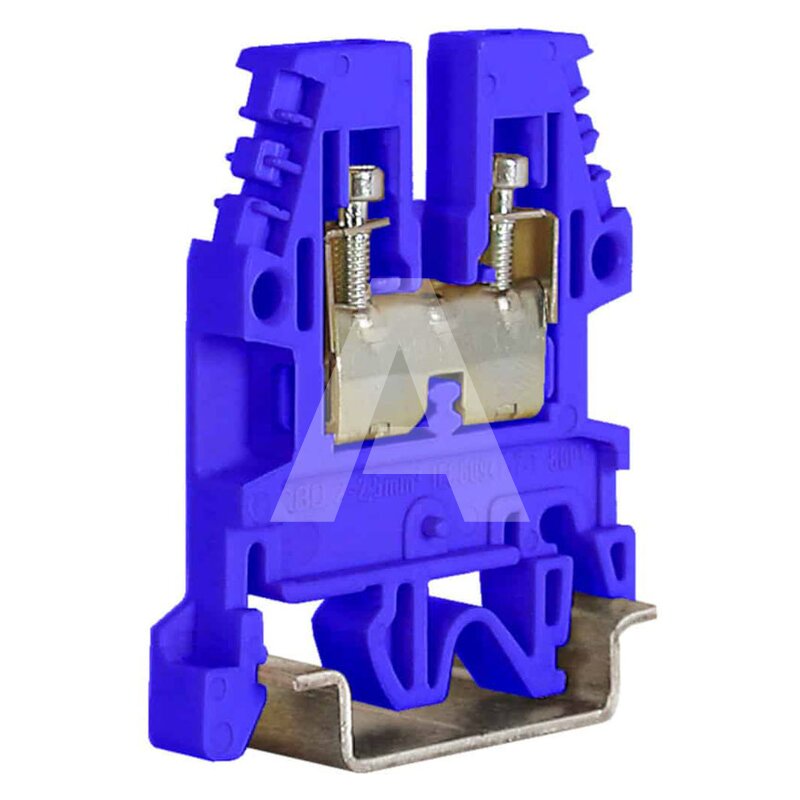

CBD.2(Ex)i Złącze śrubowe 2,5mm^2, niebieskie
Information | Value |
---|---|
Supplier | ASTAT LOGISTYKA Sp. z o.o. |
Symbol | I-CBX120000000120 |
GTIN(EAN) | 8017963186018 |
Price unit | piece |
Catalog price | 4,67 zł (3,80 zł + 23% VAT) |
The given prices do not constitute an offer within the meaning of the Civil Code. The purchase prices of a given item may differ from those displayed.
Description:
Parametr | Wartość |
---|---|
AWG | 20 - 12 |
Gauge | A3 |
Kolor | Niebieski |
Mostek 10-polowy | PM/20/10 |
Mostek 2-polowy | PM/20/2 |
Mostek 3-polowy | PM/20/3 |
Mostek 5-polowy | PM/20/5 |
Mostek przełączalny (rozłączny) | POS/11 |
Mostek wielopolowy PMP 250 mm | PMP/01 |
Płytka działowa | DFU/1 |
Płytka końcowa | CB2/PT (Ex)i |
Sposób montażu | Szyna DIN/G TH35/G32 |
Stopień zanieczyszczenia | 3 |
Śruby i tuleje do mostka PMP | CPM/21 |
Tabliczka ostrzegawcza | TQM/02 |
Typ złącza | Pojedyncze |
Certyfikat ATEX | Tak |
Szerokość [mm] | 5,5 |
Zakres temperatury pracy [°C] | -40..100 |
Długość odizolowania [mm] | 13 |
Standardowa wartość momentu obrotowego dokręcania [Nm] | 0,4 |
Znamionowe napięcie udarowe [kV] | 8 |
Długość [mm] | 40,5 |
Napięcie znamionowe [V] | 690 |
Klasa palności materiału izolacyjnego zgodna z UL94 | V0 |
Przekrój znamionowy przewodu [mm²] | 2,5 |
Prąd znamionowy In [A] | 24 |
Przekrój przyłączanego przewodu wielożyłowego [mm²] | 0,5..4 |
Przekrój przyłączanego przewodu jednodrutowego [mm²] | 0,5..4 |
Prąd znamionowy po zamontowaniu mostka [A] | 24 |
Maksymalna wartość momentu obrotowego dokręcania [Nm] | 0,8 |
Certyfikat UL | Tak |
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm²] | 0,5..4 |
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm²] | 0,5..2,5 |
Szerokość/rozmiar rastra [mm] | 5,5 |
Liczba poziomów | 1 |
Wysokość przy najniższym sposobie montażu [mm] | 47 |
Liczba zacisków na poziom | 2 |
Wewnętrzne piętra zmostkowane | Nie |
Rodzaj połączenia elektrycznego 1 | Połączenie śrubowe |
Rodzaj połączenia elektrycznego 2 | Połączenie śrubowe |
Pozycja połączenia | Z boku/boczny |
Materiał elementu izolacyjnego | Tworzywo termoplastyczne |
Wymagana płytka zamykająca | Tak |
Oznaczenie CE | Tak |
Additional features:
Information | Value |
---|---|
ETIM class: | Feed-through terminal block |
Rated current In: | 24 A |
Rated voltage: | 690 V |
Number of levels: | 1 |
Number of clamp positions per level: | 2 |
Explosion-tested version 'Ex e': | yes |
Closing plate required: | yes |
Internally connected stages: | no |
Connectable conductor cross section fine-strand without cable end sleeve: | 0.5 - 4 mm² |
Connectable conductor cross section fine-strand with cable end sleeve: | 0.5 - 2.5 mm² |
Connectable conductor cross section solid-core: | 0.5 - 4 mm² |
Connectable conductor cross section multi-wired: | 0.5 - 4 mm² |
Operating temperature: | -40 - 100 °C |
Colour: | Blue |
Inflammability class of insulation material according to with UL94: | V0 |
Material insulation body: | Thermoplastic |
Mounting method: | DIN rail (top hat rail)/G-rail TH35/G32 |
Type of electrical connection 2: | Screw connection |
Type of electrical connection 1: | Screw connection |
