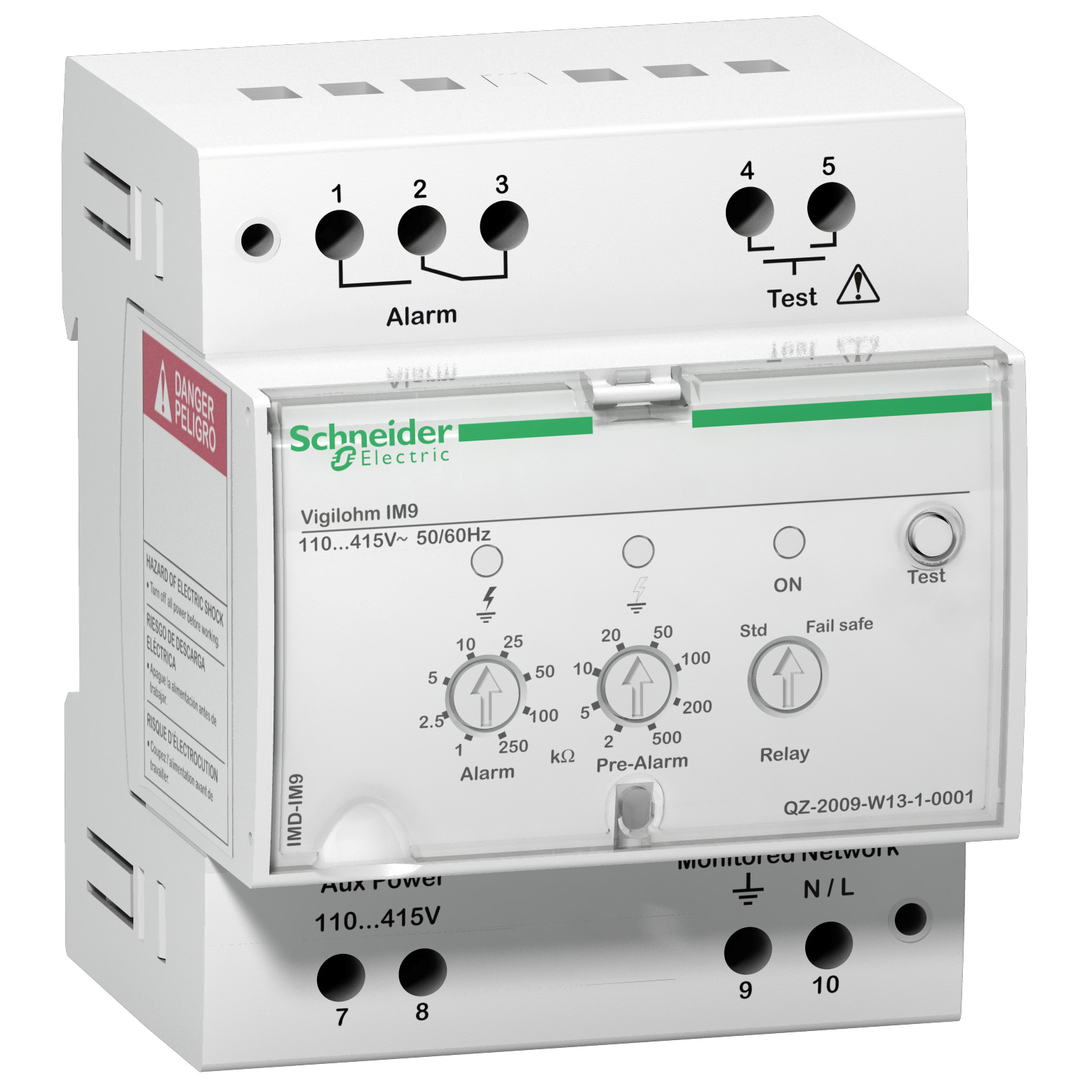

Vihilohm Urządzenie kontroli stanu izolacji IM9-OL 110-415VCA
| Information | Value |
|---|---|
| Supplier | Schneider Electric Polska Sp. z o.o. |
| Symbol | IMD-IM9-OL |
| GTIN(EAN) | 3606480321665 |
| Price unit | piece |
| Catalog price | 2 351,76 zł (1 912,00 zł + 23% VAT) |
The given prices do not constitute an offer within the meaning of the Civil Code. The purchase prices of a given item may differ from those displayed.
Description:
To urządzenie należy do rodziny Vigilohm zaprojektowanych do monitoringu nieuziemionych/IT sieci elektrycznych, zgodnie z normami instalacji i produktów. Zgodnie z normami zaleca się wyposażenie systemów w urządzenia monitorujące izolację (IMD). To urządzenie jest przeznaczone do monitorowania obciążeń off-line. Mierzy rezystancję izolacji obciążenia, wprowadzając prąd stały między sieć a uziemienie. Konfiguracja zostanie ustawiona w zależności od obciążenia. Ustawienia są dostępne z przodu urządzenia. Nastawy to progi alarmowe i przedalarmowe oraz ustawienie uruchamiania silnika lub nie. Jest on wyposażony w ręczny autotest. Jeżeli rezystancja izolacji systemu spadnie poniżej nastawionego progu, co oznacza wystąpienie zwarcia doziemnego, przez przekaźnik wyjściowy IMD zostanie uruchomiony alarm. Gdy nie będzie monitorowana usterka, alarm zostanie skasowany, przekaźnik alarmowy powróci do normalnego stanu. Ten produkt można zainstalować na szynie DIN.
Additional features:
| Information | Value |
|---|---|
| Gross weight: | 222 g |
| ETIM class: | Insulation and earth fault monitoring relay |
| Depth: | 67,5 mm |
| Width: | 71 mm |
| Type of electric connection: | Screw connection |
| Number of contacts as change-over contact: | 1 |
| Number of contacts as normally open contact: | 0 |
| Number of contacts as normally closed contact: | 0 |
| Response value impedance 2: | 250 - 2 000 kΩ |
| Response value impedance 1: | 500 - 10 000 kΩ |
| Height: | 90 mm |
| Line capacity: | 60 µF |
| Function: | For mixed system |
| Error registration possible: | no |
| Indication of insulation value: | no |
| With detachable clamps: | no |
| Rated control supply voltage AC 50 Hz: | 110 - 415 V |
| Rated control supply voltage AC 60 Hz: | 110 - 415 V |
| Rated frequency: | 45 - 440 Hz |
| Rated voltage: | 0 - 690 V |
| Voltage type for actuating: | AC |
| Rated control supply voltage DC: | 125 - 250 V |
