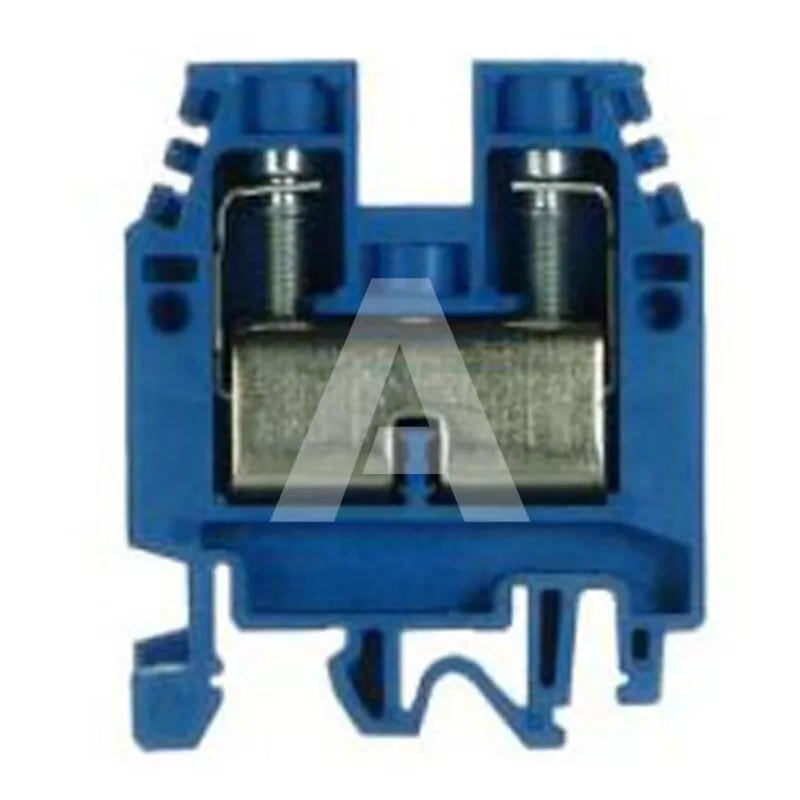

CBD.16(Ex)i Złącze śrubowe 16mm^2, niebieskie
| Informacja | Wartość |
|---|---|
| Dostawca | ASTAT LOGISTYKA Sp. z o.o. |
| Symbol | I-CBX520000000050 |
| Kod GTIN (EAN) | 8017963186063 |
| Jednostka | sztuka |
| Cena katalogowa | 13,37 zł (10,87 zł + 23% VAT) |
Podane ceny nie stanowią oferty w rozumieniu kodeksu cywilnego. Ceny zakupu danego towaru mogą się różnić od wyświetlonych.
Opis
| Parametr | Wartość |
|---|---|
| Typ złącza | Pojedyncze |
| Przekrój znamionowy kabla [mm²] | 16 |
| Przekrój przyłączanego kabla wielożyłowego [mm²] | 0,5..25 |
| Przekrój przyłączanego kabla jednodrutowego [mm²] | 0,5..25 |
| Przekrój przyłączanego kabla linkowego bez końcówki tulejkowej [mm²] | 0,5..25 |
| Przekrój przyłączanego kabla linkowego z końcówką tulejkową [mm²] | 0,5..16 |
| Szerokość [mm] | 12 |
| Długość [mm] | 47 |
| Wysokość przy najniższym sposobie montażu [mm] | 57 |
| Długość odizolowania [mm] | 18 |
| Szerokość/rozmiar rastra [mm] | 12 |
| Kolor | Niebieski |
| Materiał elementu izolacyjnego | Tworzywo termoplastyczne |
| Prąd znamionowy In [A] | 76 |
| Prąd znamionowy po zamontowaniu mostka [A] | 76 |
| Napięcie znamionowe [V] | 1000 |
| Standardowa wartość momentu obrotowego dokręcania [Nm] | 2 |
| Maksymalna wartość momentu obrotowego dokręcania [Nm] | 3,5 |
| Znamionowe napięcie udarowe [kV] | 8 |
| Liczba poziomów | 1 |
| Liczba zacisków na poziom | 2 |
| Wewnętrzne piętra zmostkowane | Nie |
| Mostek przełączalny (rozłączny) | POS/44 |
| Mostek wielopolowy PMP 250 mm | PMP/05 |
| Mostek 2-polowy | POF/44 |
| Śruby i tuleje do mostka PMP | CPM/44 |
| Pozycja połączenia | Z boku/boczny |
| Płytka działowa | DFU/4 |
| Płytka końcowa | CB16/PT(Ex)i |
| Wymagana płytka zamykająca | Tak |
| Rodzaj połączenia elektrycznego 1 | Połączenie śrubowe |
| Rodzaj połączenia elektrycznego 2 | Połączenie śrubowe |
| Sposób montażu | Szyna DIN/G TH35/G32 |
| Zakres temperatury pracy [°C] | -40..100 |
| Tabliczka ostrzegawcza | TUM/05 |
| AWG | 20 - 3 |
| Gauge | B7 |
| Stopień zanieczyszczenia | 3 |
| Oznaczenie CE | Tak |
| Certyfikat UL | Tak |
| Certyfikat ATEX | Tak |
| Klasa palności materiału izolacyjnego zgodna z UL94 | V0 |
Cechy dodatkowe
| Informacja | Wartość |
|---|---|
| Klasa ETIM: | Złączka szynowa przelotowa |
| Prąd znamionowy In: | 76 A |
| Napięcie znamionowe: | 1 000 V |
| Liczba poziomów: | 1 |
| Liczba zacisków na poziom: | 2 |
| Wykonanie przeciwwybuchowe Ex-e - potwierdzone: | tak |
| Wymagana płytka zamykająca: | tak |
| Wewnętrzne piętra zmostkowane: | nie |
| Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej: | 0,5 - 25 mm² |
| Przekrój przyłączanego przewodu linkowego z końcówką tulejkową: | 0,5 - 16 mm² |
| Przekrój przyłączanego przewodu jednodrutowego: | 0,5 - 25 mm² |
| Przekrój przyłączanego przewodu wielożyłowego: | 0,5 - 25 mm² |
| Zakres temperatur pracy: | -40 - 100 °C |
| Kolor: | Niebieski |
| Klasa palności materiału izolacyjnego zgodna z UL94: | V0 |
| Materiał elementu izolacyjnego: | Tworzywo termoplastyczne |
| Sposób montażu: | Szyna DIN/G TH35/G32 |
| Rodzaj połączenia elektrycznego 2: | Połączenie śrubowe |
| Rodzaj połączenia elektrycznego 1: | Połączenie śrubowe |
