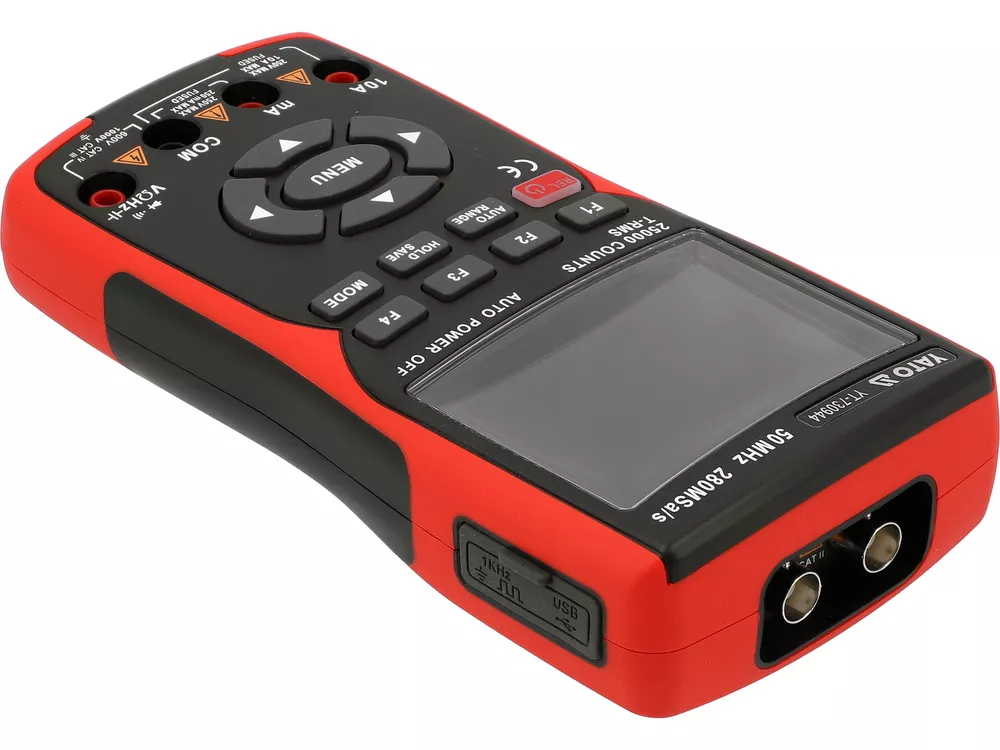

YATO OSCYLOSKOP, MULTIMETR 280MSA/S 50MHz 3w1

Opis produktu Miernik uniwersalny z dwukanałowym oscyloskopem oraz podstawowym generatorem przebiegów w jednym. Umożliwia wykonanie podstawowych oraz zaawansowanych pomiarów wielkości elektrycznych oraz zwizualizowanie badanego sygnału w czasie rzeczywistym. Kolorowy wyświetlacz z matrycą IPS o przekątnej 3,5 cala gwarantuje czytelność pod każdym kątem. Wymienny, ładowany za pomocą wbudowanego portu usb-c, akumulator Li-Ion o pojemności 3400 mAh starcza na około 6 godzin ciągłej pracy. Mnogość funkcji dodatkowych, szerokie zakresy pomiarowe, szybkość pracy oraz wysoką precyzję docenią zarówno elektronicy, elektrycy, jak i domowi majsterkowicze. Podstawowe parametry oscyloskopu: - szerokość pasma: 50MHz - częstotliwość próbkowania: 280 MSa/s - pamięć akwizycji: 128 kpts - liczba kanałów: 2 - obsługa sondy pomiarowej: x1 oraz x10 Wybrane funkcje oscyloskopu: - AUTO - automatyczne i szybkie uzyskanie stabilnego przebiegu na wyświetlaczu oscyloskopu, automatyczne wykrywanie podstawy czasu i napięcia badanego sygnału - SAVE - zapisywanie zrzutu ekranu do formatu pliku graficznego .bmp - TRIG - tryby wyzwalania sygnału - CURSOR - linie pomiarowe umożliwiające precyzyjny pomiar wartości zwizualizowanego przebiegu - PROBE - ustawienie tłumienia sondy pomiarowej x1 lub x10 - MEASURE - wyświetlenie pomiarów: częstotliwość, okres, napięcia: rms, minimalne, maksymalne, międzyszczytowe - XY MODE - porównanie sygnałów z dwóch kanałów pod kątem częstotliwości i przesunięć fazowych oraz przedstawianie ich w formie wizualnej (wzory Lissajous) - CALIBRATE - funkcja autokalibracji - STORAGE - tryb urządzenia do przesyłania danych, np. przesyłanie zapisanych zrzutów ekranu na komputer Podstawowe pomiary miernika: - napięcia przemiennego: A.C. 0-750 V, TRUE RMS (40-1000 Hz) - napięcia stałego: D.C. 0-1000 V - natężenia prądu przemiennego: A.C. 0-10 A, TRUE RMS (40-1000 Hz) - natężenia prądu stałego: D.C. 0-10 A - rezystancji: 0-250 MΩ - test diody: IF 1,8 mA, UR 3,2 V - test ciągłości obwodu: 0-50Ω Pomiary dodatkowe miernika: - pojemności kondensatora: 0-99,99 mF - częstotliwości: 0-999,9 Khz Dokładność pomiaru miernika: Przykład wyznaczania dokładności dla pomiaru napięcia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 235 V: - dokładność pomiaru miernika YT-730944 dla tego zakresu wynosi: ±(0,5% + 3), rozdzielczość 0,01 V - obliczenia błędu pomiaru wzór: (wynik pomiaru x 0,5%) + 3 x rozdzielczość - obliczenia: (235 x 0,5%) + 3 x 0,01 = 1,175 + 0,03 = 1,205 V Rzeczywisty wynik z uwzględnieniem błędu pomiarowego dla wskazania 235 V = 235 ± 1,205 V - wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12 V = 12 ± 0,009 V - wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru natężenia prądu przemiennego: 8 A = 8 ± 0,067 A Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi. Funkcje miernika: - TRUE RMS - miernik z tą funkcją wyświetla prawdziwą wartość skuteczną napięcia/natężenia prądu przemiennego. W przeciwieństwie do mierników uśredniających, urządzenia z true rms - pokazują prawidłową wartość nie tylko dla przebiegu sinusoidalnego, ale również dla przebiegów sinusoidalnych odkształconych, np. wyższymi harmonicznymi, lub przebiegów - kwadratowych czy trójkątnych. Funkcja obowiązkowa wszędzie tam, gdzie w obwodzie pojawiają się zasilacze impulsowe, napędy falownikowe silników, instalacje HVAC, itp. - AUTO - automatyczne dopasowanie zakresu pomiaru. W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną zmianą zakresu za pomocą pokrętła, należy wykonywać - pomiary kolejno od największego zakresu aż do zakresu dającego najdokładniejszy wynik - w innym wypadku ryzykujemy uszkodzenie urządzenia. Natomiast w przypadku multimetru z - funkcją AUTO wystarczy wykonać jeden pomiar, a miernik automatycznie odnajdzie zakres optymalny. Miernik domyślnie uruchamia się w trybie AUTO. - RANGE - ręczna zmiana zakresu pomiaru. Przydatna funkcja przy sprawdzeniu wielu takich samych komponentów o znanej nam wartości np. serii rezystorów. Ręczne ustawienie zakresu skróci czas takich pomiarów w znacznym stopniu. - REL - użycie funkcji podczas pomiaru spowoduje wyzerowanie wyświetlacza i przyjęcie widocznej przed wyświetlaniem wartości jako poziomu odniesienia. Kolejny pomiar pokaże różnicę pomiędzy wartością zmierzoną, a zachowaną wartością odniesienia. - MAX/MIN/AVG - zachowanie na wyświetlaczu maksymalnej, minimalnej i średniej wartości z aktualnego pomiaru. - HOLD/SAVE - zachowanie na wyświetlaczu aktualnie mierzonej wartości, zapisanie jej do pamięci. Dodatkowe informacje: - wyświetlacz LCD, maksymalny wyświetlany wynik: 25000 - regulowane podświetlenie ekranu - sygnał dźwiękowy i świetlny w teście ciągłości obwodu dla rezystancji poniżej 50Ω - możliwość włączenia testów diody i ciągłości obwodu osobno - sondy pomiarowe o długości 14,5 cm - długość przewodu wraz z sondami: 97 cm - średnica przewodu wraz z izolacją: 3,5 mm - nakładki igłowe do pomiarów drobnych elementów SMD - dwie sondy oscyloskopowe P2060 z akcesoriami - konstrukcja z zabezpieczeniami przeciążeniowymi - obudowa z tworzywa ABS - automatyczne wyłączenie się miernika z możliwością regulacji czasu 15-120 minut - możliwość wyłączenia trybu automatycznego wyłączenia urządzenia - wskaźnik niskiego poziomu baterii - miękkie etui z zamkiem błyskawicznym - zasilanie: ogniwo Li-Ion (typ 18650)
