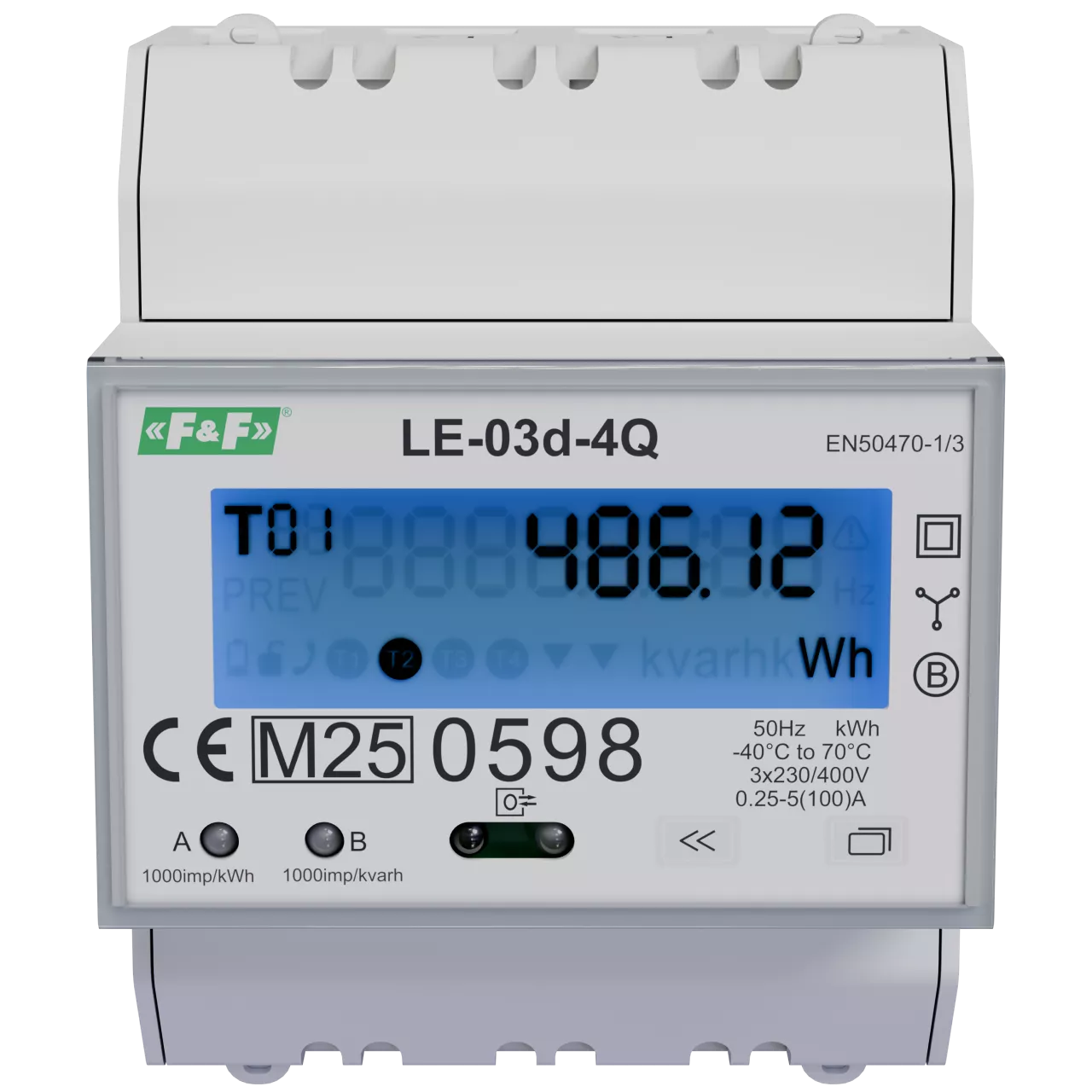

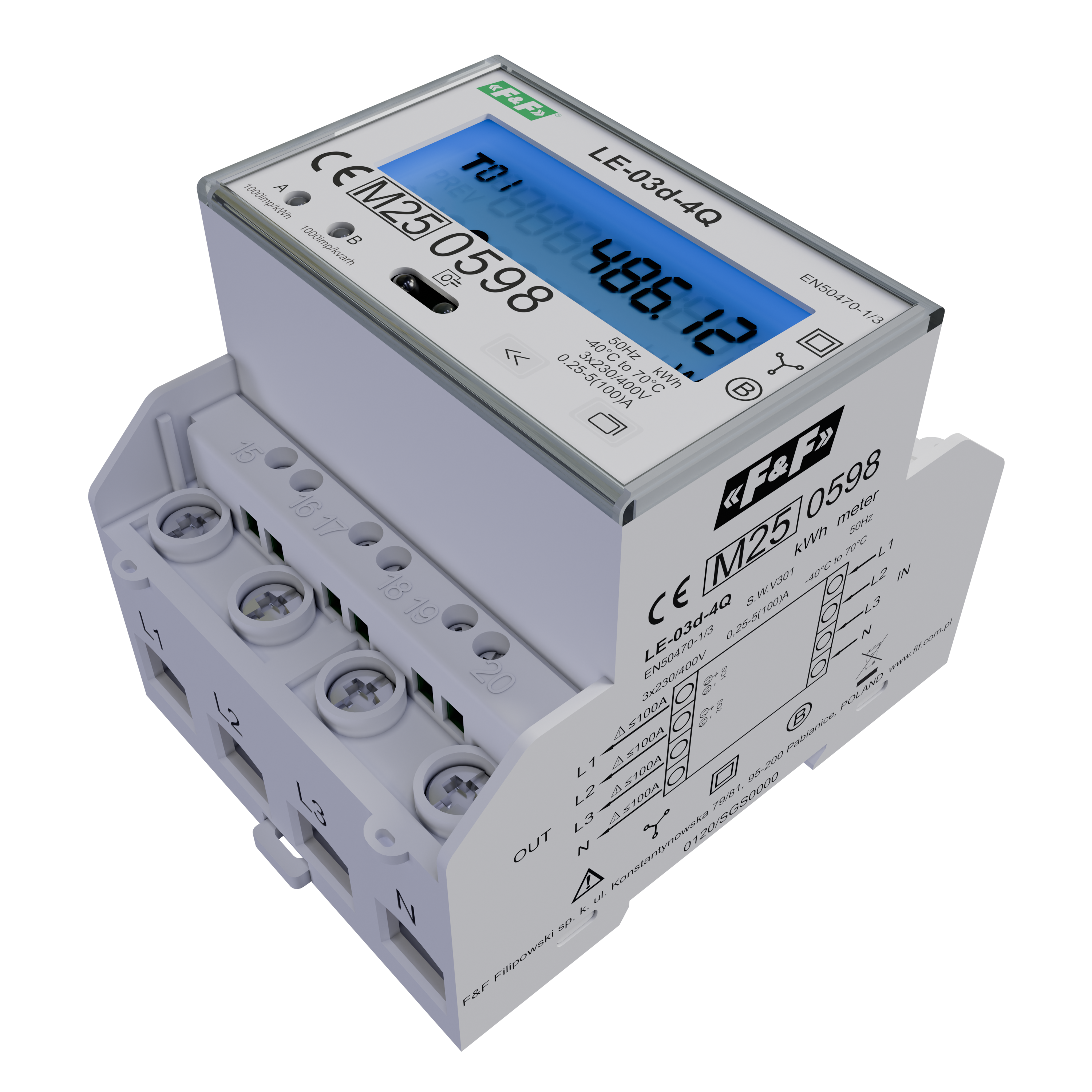

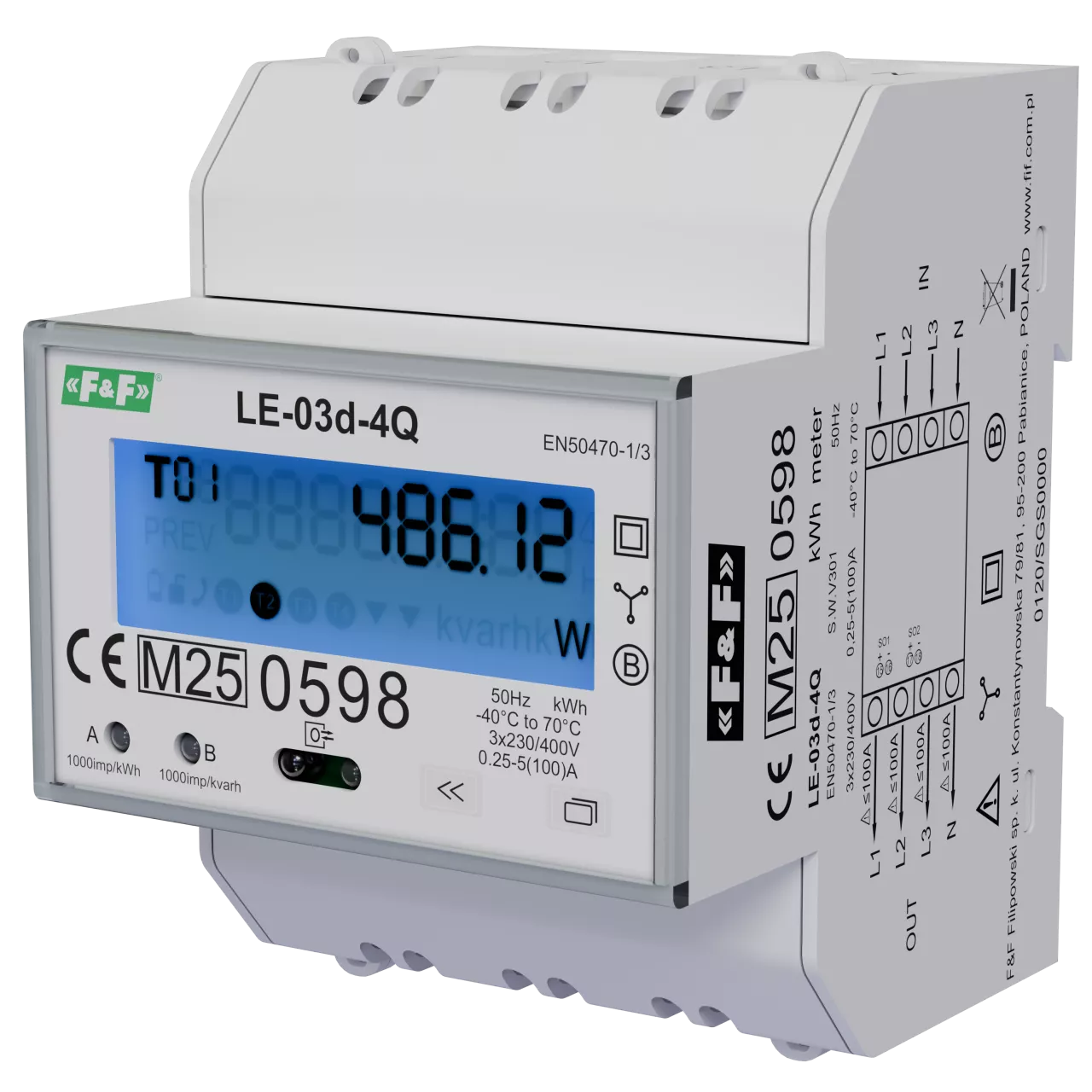

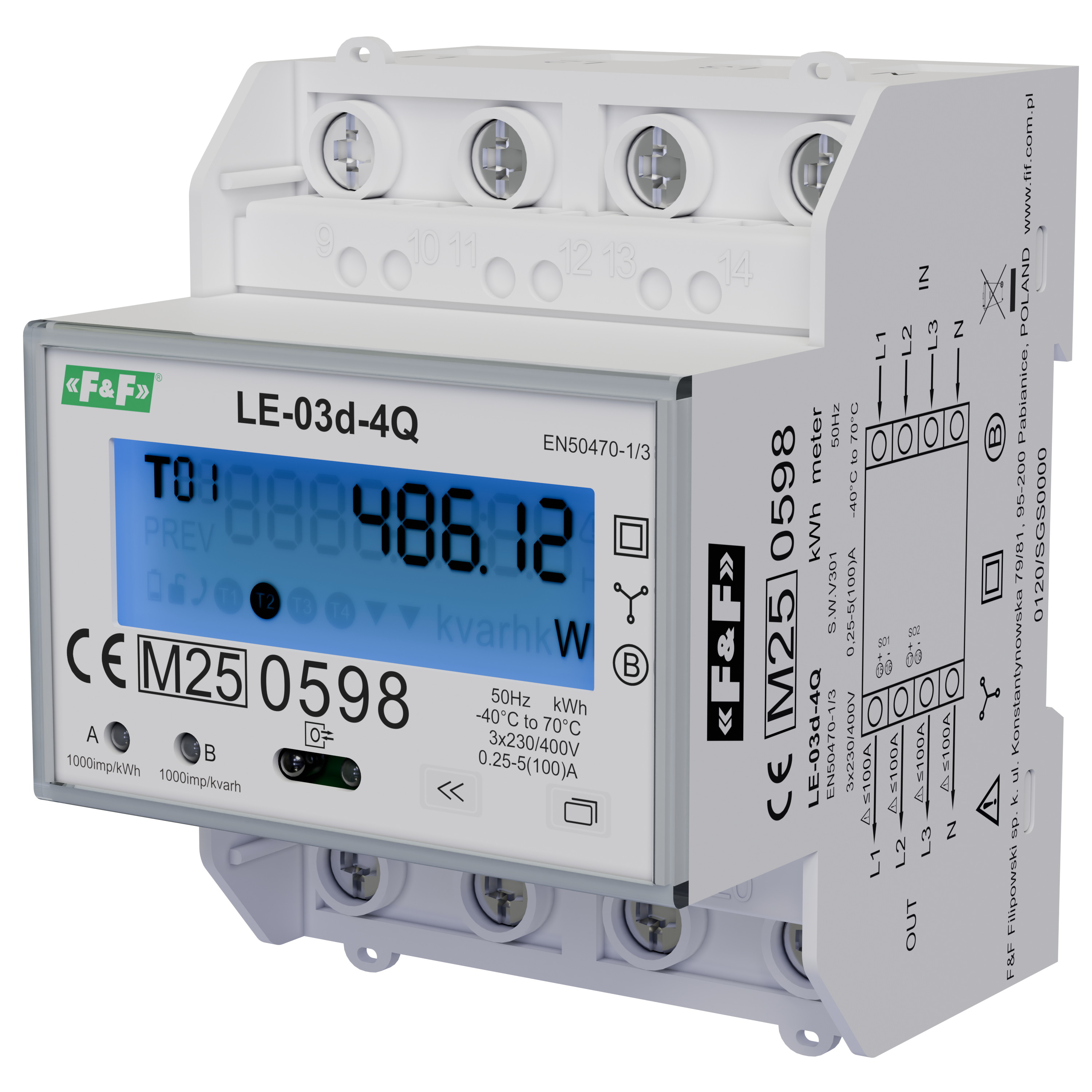

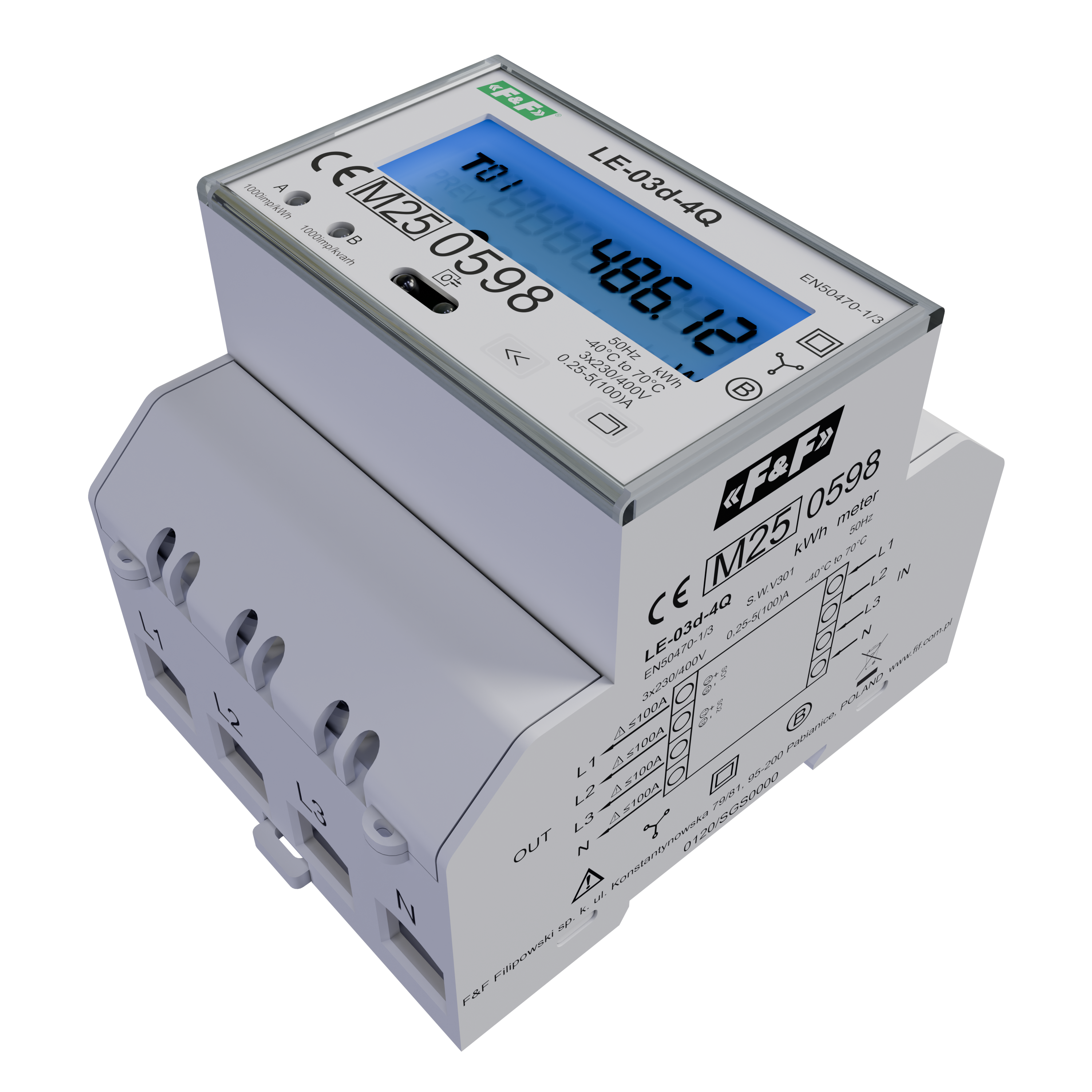

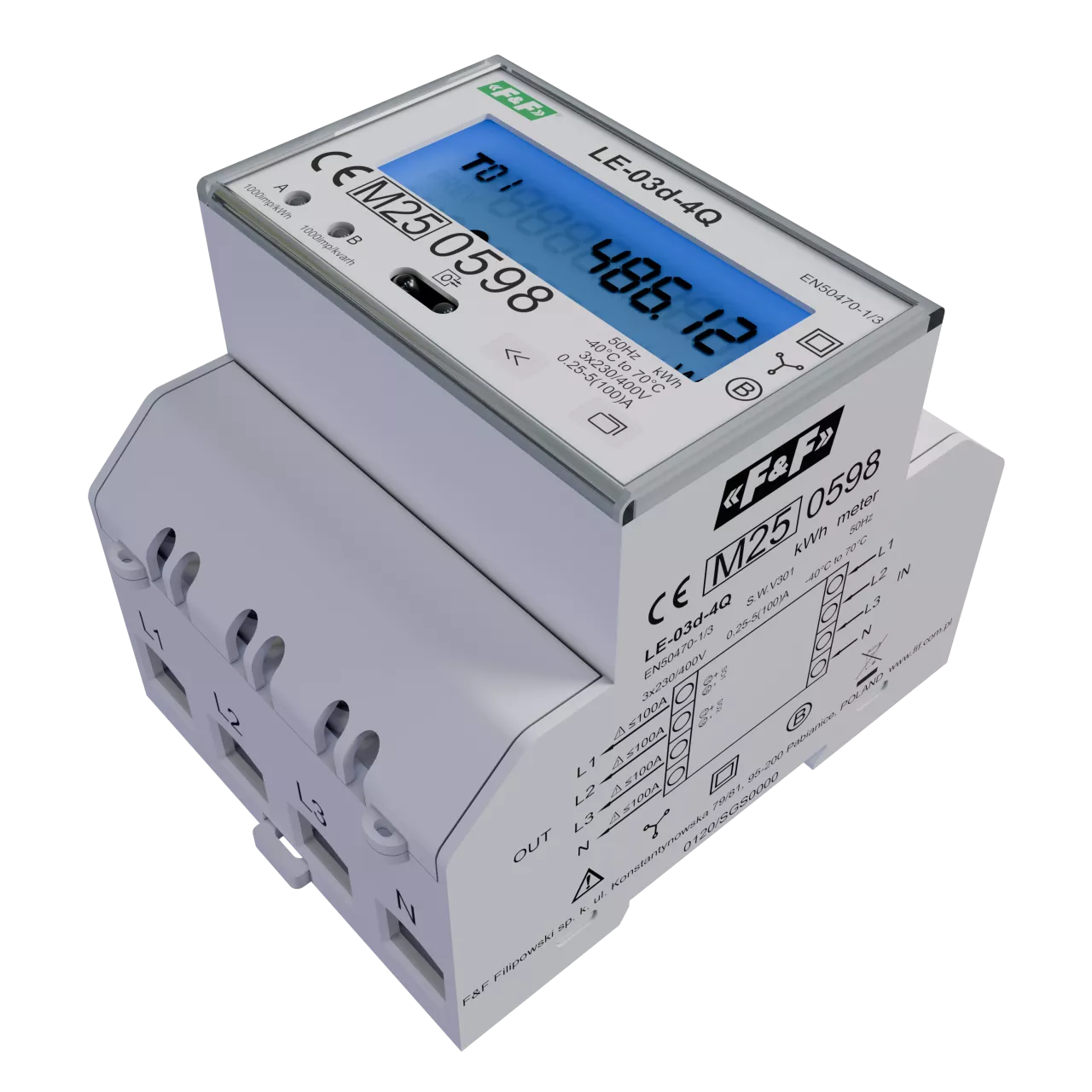

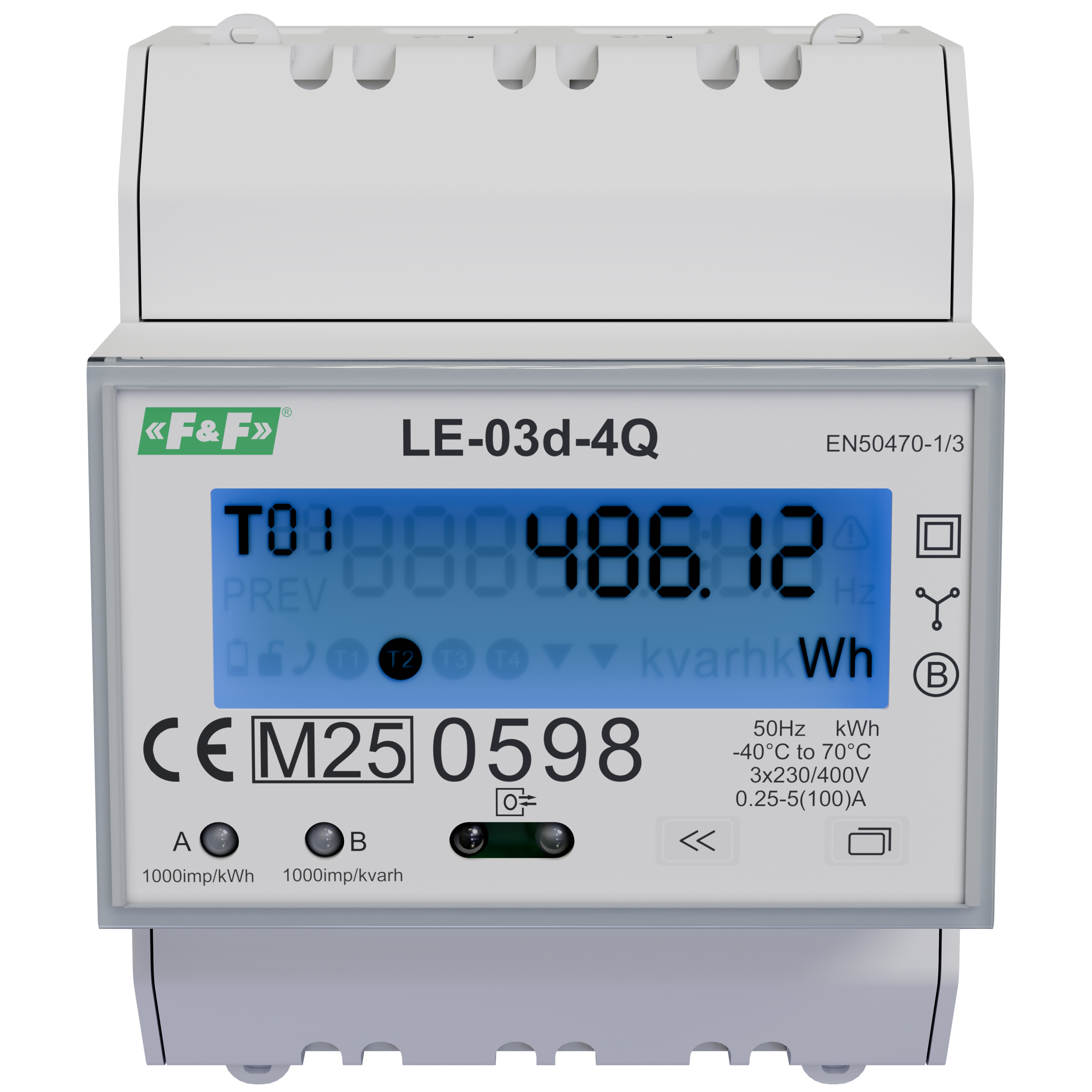

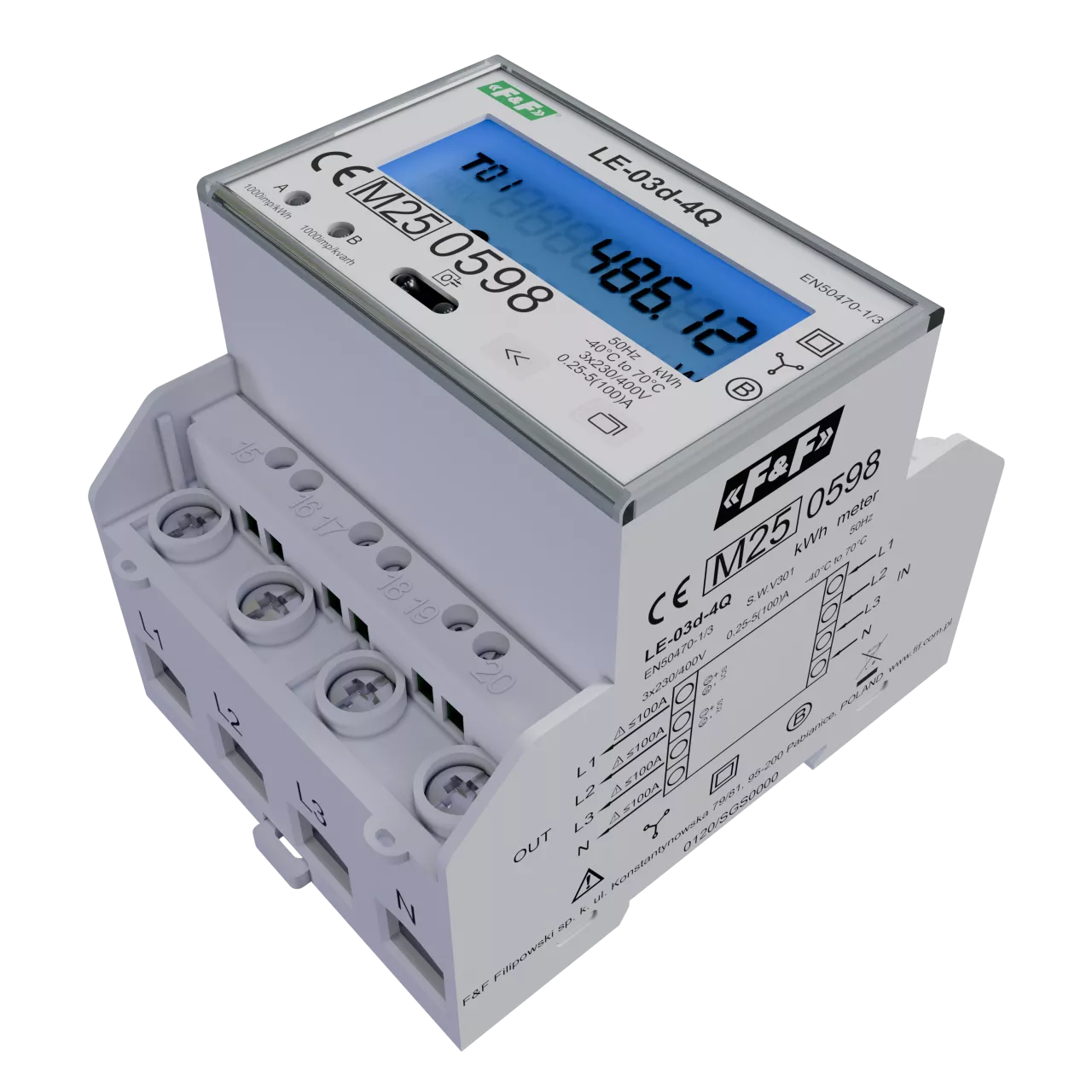

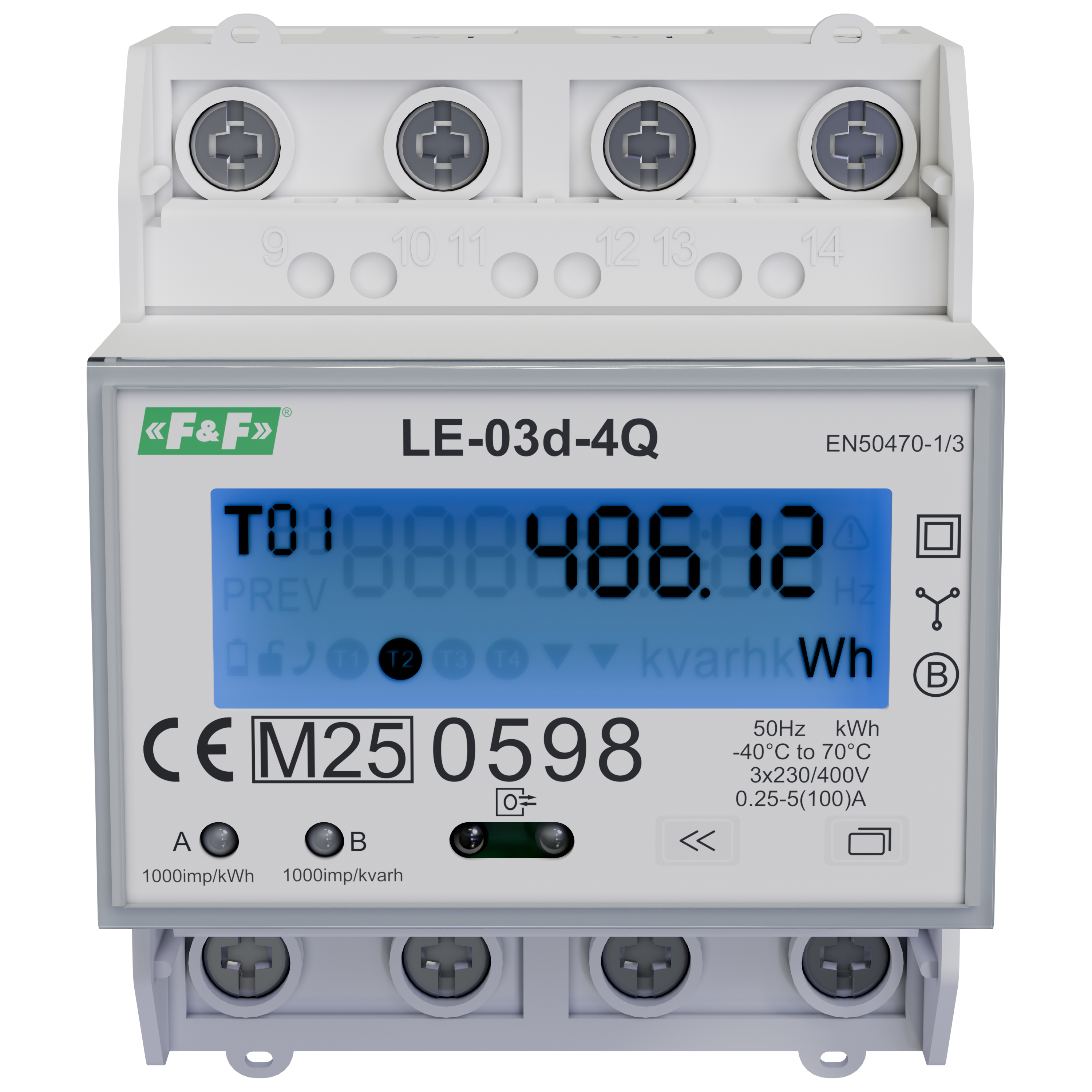

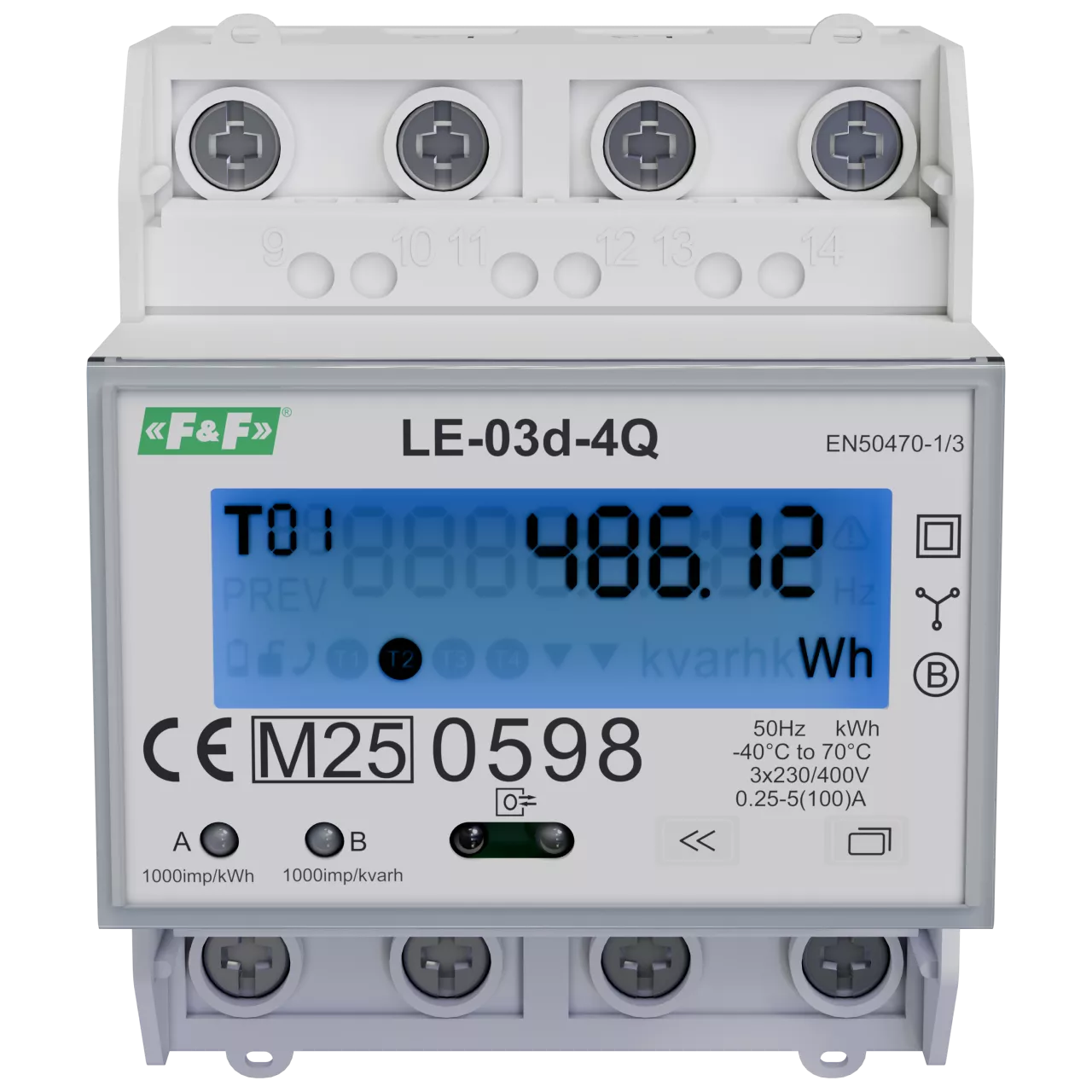

Trójfazowy licznik zużycia energii elektrycznej, czterokwadrantowy pomiar energii
Informacja
Wartość
Dostawca
F&F Filipowski Spółka Komandytowa
Seria
LE
Symbol
LE-03d-4Q
Kod GTIN (EAN)
5902431679037
Jednostka
sztuka
Cena katalogowa
553,50 zł (450,00 zł + 23% VAT)
Podane ceny nie stanowią oferty w rozumieniu kodeksu cywilnego. Ceny zakupu danego towaru mogą się różnić od wyświetlonych.
Pomiar Bezpośredni Instalacja 3-fazowa, 4-przewodowa Napięcie znamionowe 3×230/400 V AC Prąd bazowy 5 A Prąd maksymalny 100 A Częstotliwość znamionowa 50 Hz Klasa ochronności izolacji II klasa Obudowa tworzywo PC+ABS (samogasnące) Klasa warunków środowiskowych - mechanicznych M1 Klasa warunków środowiskowych - elektromagnetycznych E2 Pobór własny licznika ˂12 VA; 1 W Stała licznika 1000 imp/kWh (kVArh) Wyświetlacz LCD podświetlany (kolor niebieski) Wilgotność (bez kondensacji) ≤95% Sygnalizacja sczytywania 2× LED czerwona Przeciążalność 30×lmax/10 ms Izolacja 4 kV/1 min.; 6 kV/1,2 μs Temperatura pracy -40÷70°C Przyłącze - obwody mocy zaciski śrubowe 2,5÷25 mm²; moment dokręcający (max) 2,5 Nm Wymiary 4 moduły ( (71,5 mm) Stopień ochrony IP20 Stopień ochrony - front IP 51 Temperatura przechowywania -40°C - 70°C Wyjścia impulsowe 2 Dokładność pomiaru - energia bierna (IEC62053-23) klasa 2 Montaż wewnętrzny (zalecana obudowa) IP 51 Dokładność pomiaru - napięcie 0,5% Dokładność pomiaru - prąd 0,5% Dokładność pomiaru - częstotliwość 0,2% Deklaracja MID 0598/MID/B/25/135 Prąd minimalny 0,25 A Minimalny prąd detekcji 0,02 A Odporność na wibracje 2g (10-50 Hz, według IEC60068-2-6) Wysokość montażu do 2500 m n.p.m. Kategoria instalacji CAT III Zakres pomiarowy napięcia (L-N) 176÷276 V AC Dokładność pomiaru moc czynna, bierna, pozorna 1% Dokładność pomiaru-energia czynna (EN50470-1/3) klasa B Zakres wskazań licznika 0÷999999,99 kWh/kVArh Wyjścia impulsowe-typ otwarty kolektor (OC) Wyjście impulsowe 1-stała impulsowania 100, 150, 200, 250, 300, 400, 500, 600, 750, 800, 1000*, 1200, 1500, 1600, 2000, 2400, 3000, 3200/kWh (kVArh) Wyjście impulsowe 1-czas impulsu 50÷80 ms Wyjście impulsowe 2-stała impulsowania 100, 150, 200, 250, 300, 400, 500, 600, 750, 800, 1000*, 1200, 1500, 1600, 2000, 2400, 3000, 3200/kWh (kVArh) Wyjście impulsowe 2-czas impulsu 50÷80 ms Montaż zewnętrzny ( wymagana obudowa) IP 54 Przyłącze-komunikacja, wyjścia impulsowe zaciski śrubowe 0,5÷1,5 mm²; moment dokręcający (max)0,4 Nm Wyjścia impulsowe-maksymalne napięcie 27 V DC Wyjścia impulsowe-maksymalny prąd 27 mA
Informacja
Wartość
Waga brutto:
354 g
Klasa ETIM:
Licznik energii elektrycznej
Prąd znamionowy (In):
5 A
Maksymalny prąd (Imax):
100 A
Napięcie znamionowe (Un) N-L:
160 - 265 V
Napięcie znamionowe (Un) L-L:
230 - 400 V
Zakres częstotliwości:
50 - 50 Hz
Pobór mocy:
1 W
Model:
Pomiar bezpośredni
Pomiar profilu obciążenia:
nie
Blokada cofania licznika:
tak
Legalizowany:
tak
Liczba impulsów:
1 000 - 1 000 Imp/kWh (kvarh)
Szerokość wyrażona liczbą modułów:
4
Szerokość:
71,5 mm
Głębokość:
72 mm
Wysokość:
90 mm
EDL40/EEC40:
nie
Z blokadą kodem:
nie
Liczba pozycji licznika:
6
Typ licznika:
Elektroniczny
Klasa dokładności:
B
Liczba faz:
Trójfazowe / trójfazowe z przewodem neutralnym
Rodzaj energii mierzonej:
Moc czynna i bierna
Odpowiednie do:
Pobór/zwrot
Liczba taryf licznika:
Jednotaryfowy
Dopuszczenie:
MID (Measuring Instruments Directive)
Wyjście impulsowe:
Elektryczny
Rodzaj wyjścia impulsowego:
S0
Rodzaj wskaźnika:
Cyfrowy
Sposób montażu:
Adapter szyny DIN
Stopień ochrony (IP):
IP51
