Systemy dystrybucji energii, rozdzielnice i obudowy

Systemy dystrybucji energii elektrycznej, rozdzielnice nN (niskiego napięcia) oraz obudowy stanowią fundament każdej instalacji – od budynków mieszkalnych, przez obiekty przemysłowe, aż po strefy zagrożone wybuchem (EX). Nasz asortyment obejmuje kompletne rozwiązania: od kompaktowych szafek rozdzielczych natynkowych i podtynkowych, po wytrzymałe obudowy wolnostojące i specjalistyczne szafy 19”/sterownicze. Zapewniamy profesjonalny dobór wyposażenia na podstawie kluczowych parametrów, takich jak stopień ochrony IP, odporność mechaniczna IK oraz zgodność z normami PN-EN 61439.

Kluczowe podkategorie i ich zastosowania.

Szafka rozdzielcza.

Szafki rozdzielcze stanowią kompaktowe środowisko dla aparatury modułowej oraz elementów pomiarowych w instalacjach mieszkaniowych, usługowych i małych obiektach energetycznych. Wersje podtynkowe zapewniają minimalną ingerencję w estetykę pomieszczeń, natomiast natynkowe oferują łatwiejszą rozbudowę i szybki dostęp serwisowy.Dobór odpowiedniej szafki rozdzielczej opiera się na kluczowych parametrach, takich jak liczba modułów („M”), układ i liczba szyn DIN, przestrzeń kablowa umożliwiająca poprawne prowadzenie i odgiętki przewodów oraz klasa szczelności IP i odporność mechaniczna IK, dopasowane do warunków środowiskowych. Prawidłowe uziemienie oraz właściwe prowadzenie przewodów ograniczają emisję zakłóceń, ułatwiają odprowadzanie ciepła i minimalizują ryzyko przeciążeń termicznych. Szafki rozdzielcze powinny spełniać wymagania PN-EN 61439-3, określające zasady projektowania, badań oraz bezpieczeństwa rozdzielnic niskiego napięcia stosowanych w budynkach.

Szybkie porównanie popularnych szafek rozdzielczych.

Szafa/obudowa pusta.

Szafy puste stanowią bazę konstrukcyjną dla rozdzielnic wolnostojących oraz szaf sterowniczych. Ich budowa — obejmująca profil ramy, ściany boczne, cokoły, drzwi i panele montażowe — determinuje nośność, sztywność oraz odporność na wymagające warunki środowiskowe. Typowym standardem wymiarowym są systemy o szerokości 600–800 mm i wysokości około 2000 mm, z możliwością łączenia w zestawy wielopolowe. Kluczowymi kryteriami wyboru są: stopień ochrony IP i odporność mechaniczna IK, rodzaj materiału obudowy (stal malowana RAL 7035, stal nierdzewna, poliester/GRP), wentylacja pasywna lub aktywna oraz rezerwa przestrzeni pod przyszłą rozbudowę torów prądowych lub dodatkowej aparatury. Wysoka modułowość akcesoriów - takich jak panele boczne, ściany tylne, cokoły oraz płyty dachowe - skraca czas prefabrykacji oraz ułatwia konfigurację. Szafy powinny również umożliwiać montaż płyty montażowej, szyn DIN, szyn zbiorczych oraz elementów systemów uziemiających.

Obudowa / rozdzielnica pusta.

Obudowy kompaktowe, dostępne w rozmiarach małych i średnich, przeznaczone są do zastosowań mieszkaniowych, komercyjnych oraz przemysłowych. Wyposażone mogą być w drzwiczki pełne lub przeszklone, w zależności od wymogów dostępu i kontroli wizualnej aparatury. Obudowy mogą być wykonane z tworzywa, co stanowi dobry kompromis w środowiskach korozyjnych, lub z metalu, zapewniającego wyższą odporność mechaniczną oraz efektywne ekranowanie EMC. Przy doborze należy zweryfikować wymiary zabudowy, liczbę modułów oraz kompatybilność z panelami czołowymi i maskownicami. Dla instalacji zewnętrznych kluczowe znaczenie mają: uszczelki, system odwodnienia kondensatu oraz ochrona przed promieniowaniem UV. W przypadku modeli przeznaczonych do zabudowy licznikowej wymagane jest stosowanie dedykowanych płyt i osłon.

Rozdzielnica budowlana.

Rozdzielnice budowlane zapewniają bezpieczną dystrybucję energii na placach budów oraz podczas eventów tymczasowych. Ich obudowy, o podwyższonej klasie szczelności IP i odporności mechanicznej IK, muszą wytrzymać transport oraz trudne warunki atmosferyczne. Typowo są wyposażone w gniazda 16–63 A, wyłączniki nadprądowe i różnicowoprądowe oraz licznik energii. Kluczowe znaczenie ma selektywność zabezpieczeń oraz łatwa kontrola RCD za pomocą przycisku TEST lub okna inspekcyjnego. Przy projektowaniu warto uwzględnić rezerwę modułów oraz kompatybilność z systemami uziemień tymczasowych.

Szafa / obudowa przeciwwybuchowa (EX).

Szafy i obudowy w wersji EX są przeznaczone do pracy w strefach 1/2 (gazy) oraz 21/22 (pyły) i muszą spełniać wymagania norm ATEX/IECEx oraz odpowiednich przepisów wykonawczych. Konstrukcja obudów, wykonanych z metalu lub tworzywa GRP, zapewnia odpowiednią wytrzymałość mechaniczną oraz kontrolę źródeł zapłonu. Dobór osprzętu odbywa się wyłącznie w obrębie komponentów posiadających certyfikaty dopuszczenia do stref EX. Kluczowa jest analiza temperaturowa (T-class), właściwy dobór przepustów kablowych EX oraz prawidłowe uziemienie. Dokumentacja doborowa powinna zawierać deklaracje zgodności oraz certyfikaty badań typu. Prefabrykacja wymaga przestrzegania wytycznych producenta oraz zabezpieczenia plomb, aby zachować integralność systemu przeciwwybuchowego..

Szybkie porównanie typów rozdzielnic: Od mieszkaniówki po strefy EX

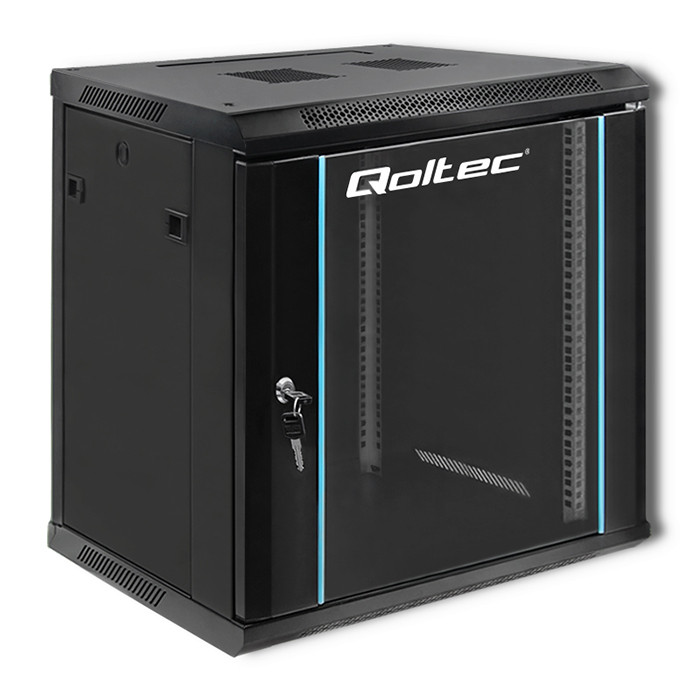

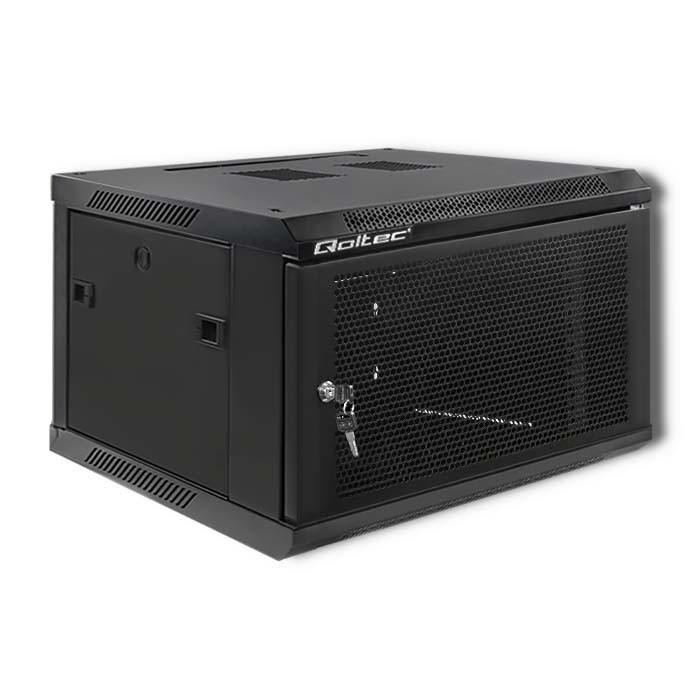

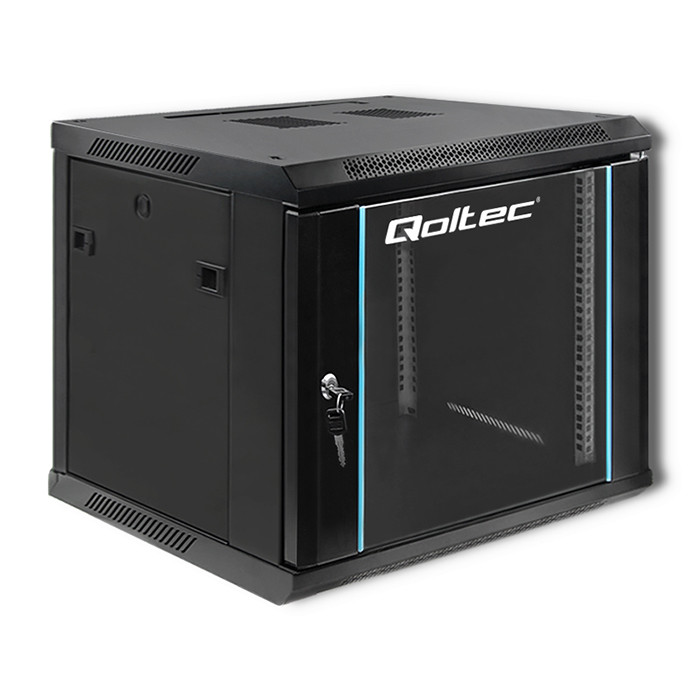

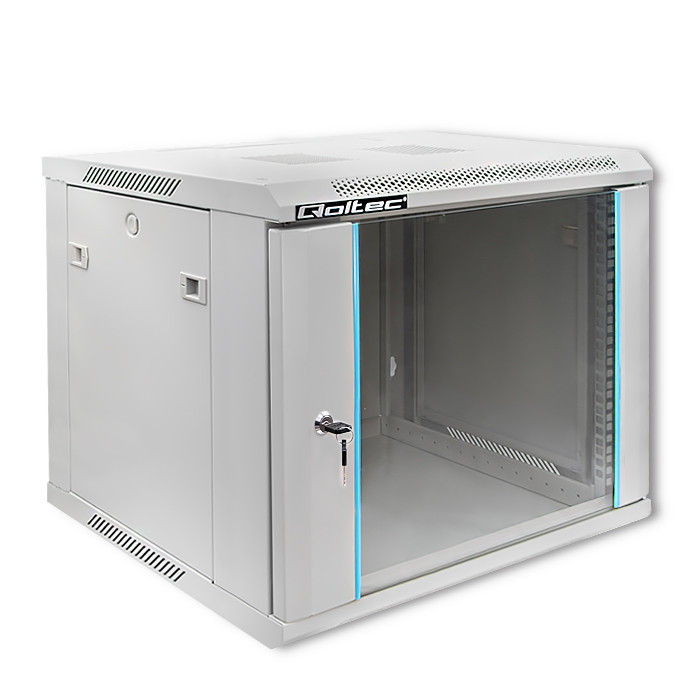

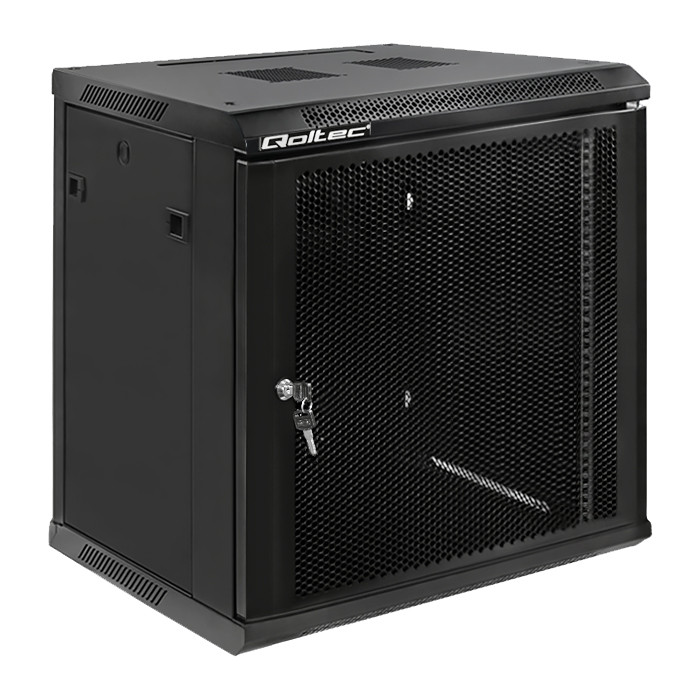

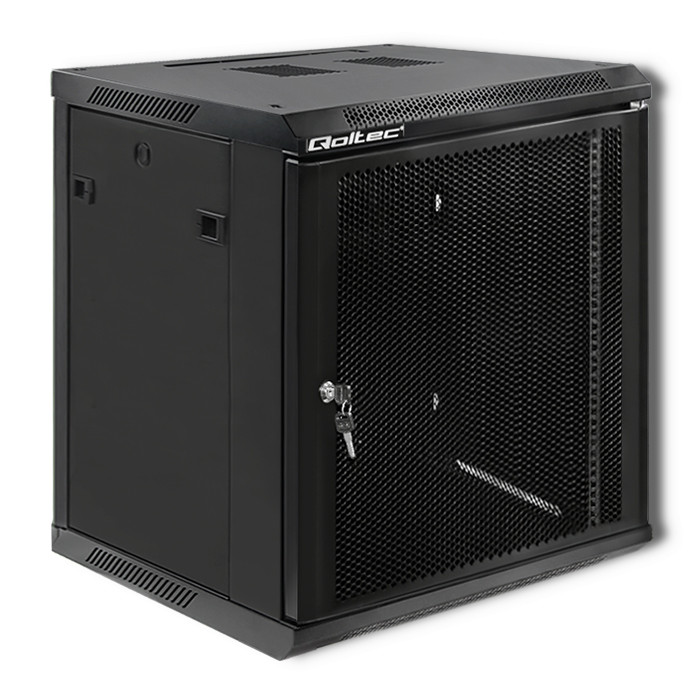

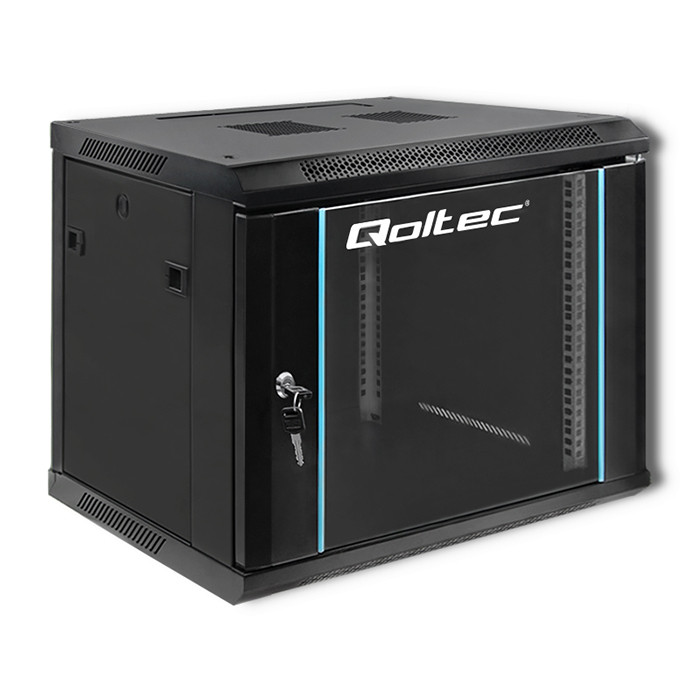

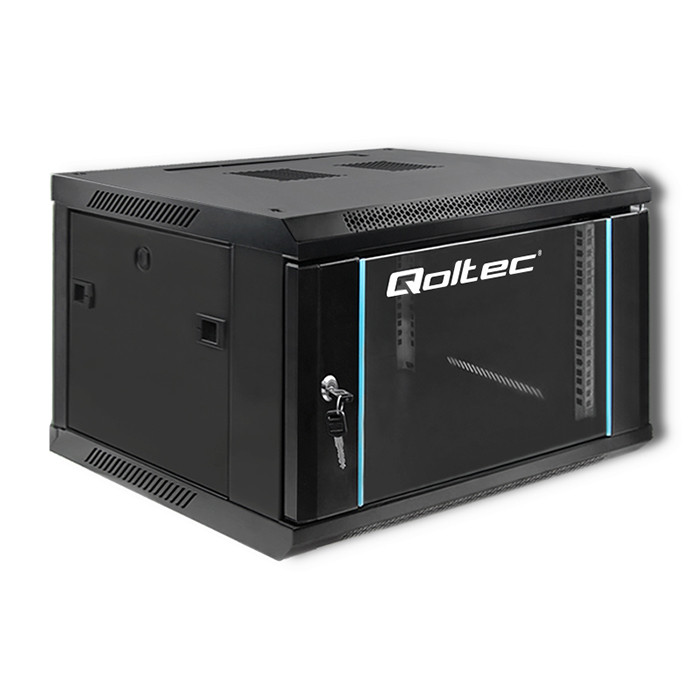

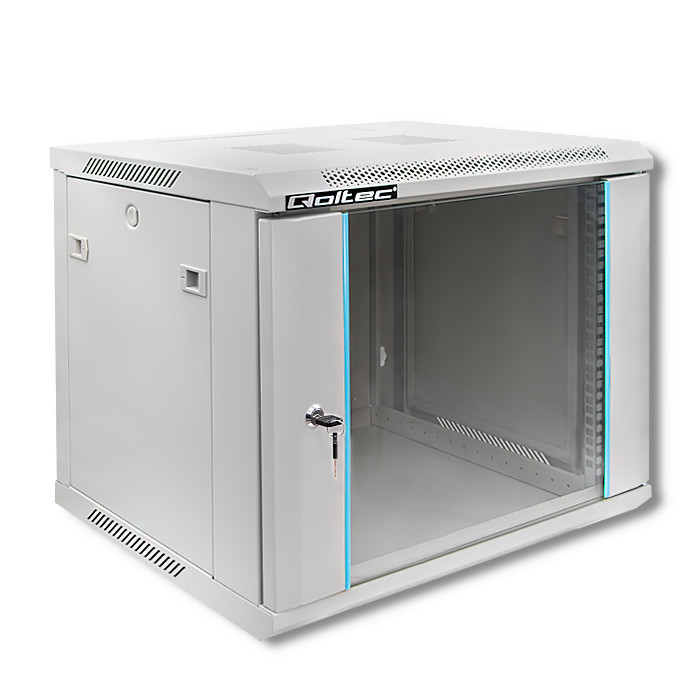

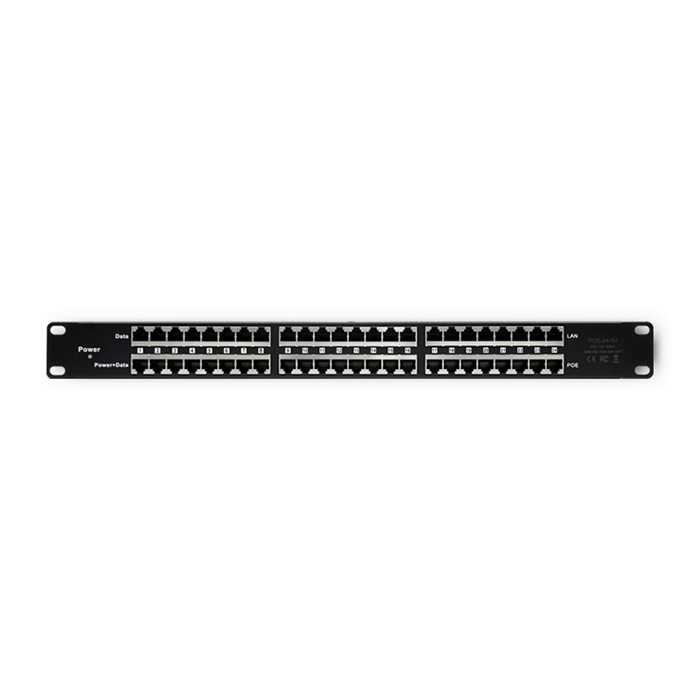

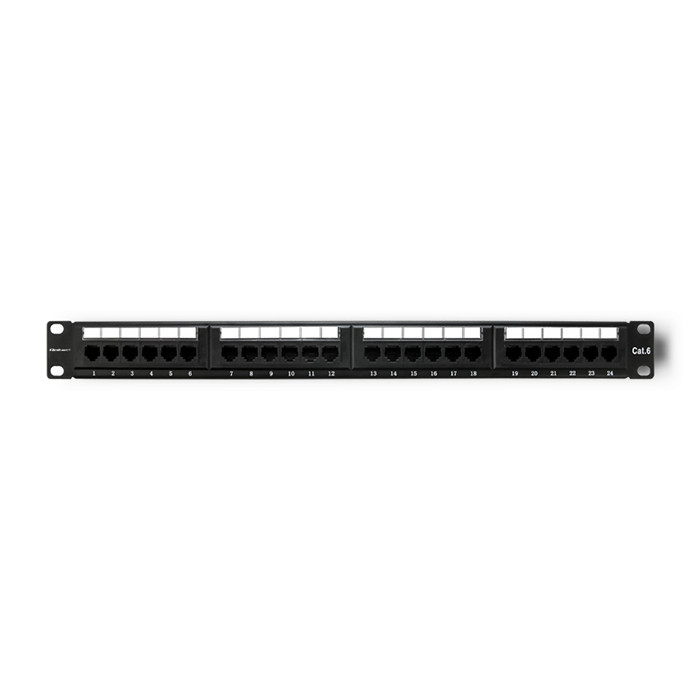

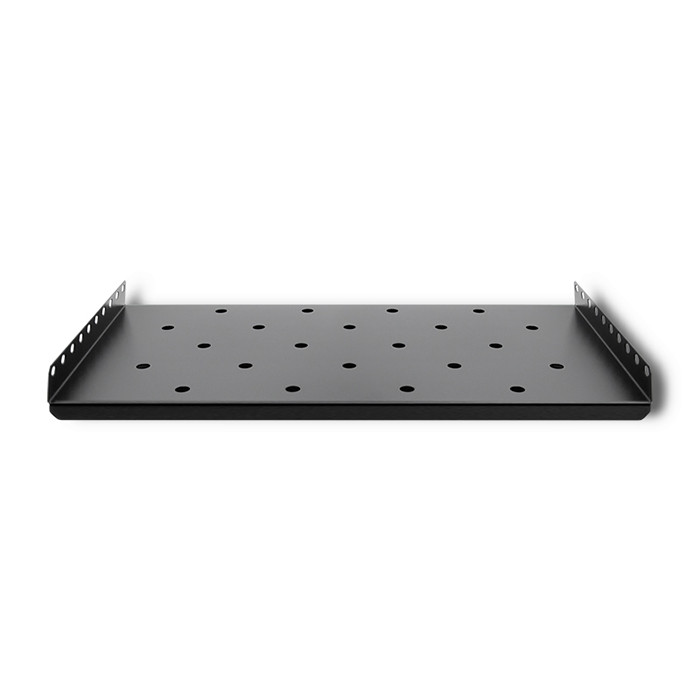

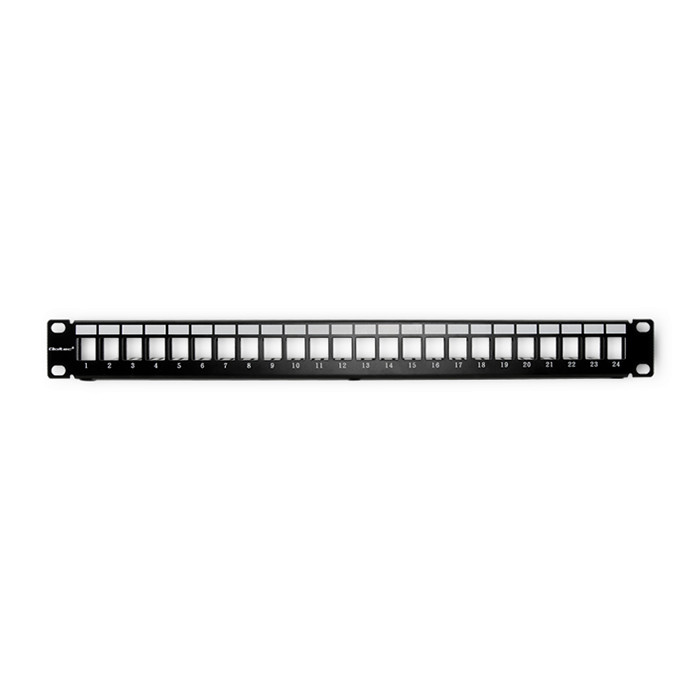

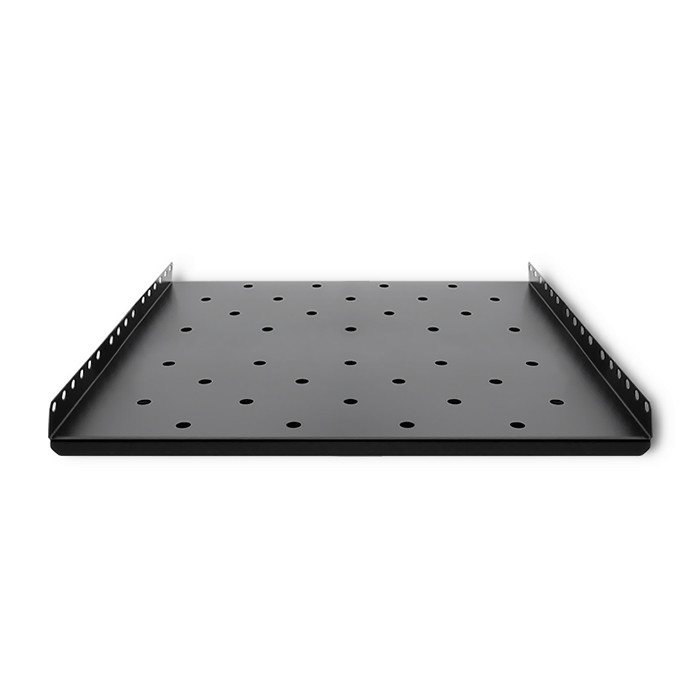

Szafa sieciowa / serwerowa (19”).

Szafy 19” przeznaczone są do montażu aktywnych urządzeń IT i telekomunikacyjnych, a także do dystrybucji zasilania (PDU) i uporządkowanego prowadzenia okablowania. Priorytetem w ich projektowaniu jest efektywne chłodzenie, realizowane poprzez perforowane drzwi, wentylatory dachowe, klimatyzatory lub wymienniki ciepła, przy jednoczesnej segregacji przepływu powietrza (front/back). Poprawna organizacja okablowania, obejmująca listwy, panele krosowe i prowadnice, ogranicza straty energii oraz ułatwia utrzymanie parametrów SLA. Nośność stelaża oraz system mocowania serwerów muszą odpowiadać pełnemu obciążeniu sprzętem. Dla zapewnienia bezpieczeństwa instalacje wyposażone są w zamki wielopunktowe oraz czujniki otwarcia drzwi.

Drzwi / panel obsługi (szafa rozdzielcza).

Drzwi, pełne lub przeszklone, chronią wyposażenie rozdzielnicy oraz zapewniają wygodny dostęp serwisowy, natomiast panele obsługi umożliwiają montaż elementów HMI i aparatury sygnalizacyjnej. Istotne parametry obejmują kierunek i kąt otwarcia, rodzaj zawiasów, stopień uszczelnienia oraz kompatybilność z zamkami systemowymi. Szklenie powinno być odporne na uderzenia, jednocześnie umożliwiając kontrolę wskaźników bez konieczności otwierania drzwi. Dodatkowe uszczelki oraz systemy odprowadzania kondensatu zwiększają trwałość i niezawodność obudowy. W aplikacjach wymagających kompatybilności elektromagnetycznej (EMC) stosuje się odpowiednie połączenia wyrównawcze oraz siatki kontaktowe.

Płyta montażowa do rozdzielnic.

Płyta montażowa stanowi podstawę instalacji aparatury, sterowników PLC oraz listew zaciskowych, a jej sztywność i powłoka antykorozyjna mają kluczowe znaczenie dla niezawodności całej rozdzielnicy. Wersje ocynkowane lub malowane, czasami podzielone na sekcje funkcyjne, znacznie upraszczają prefabrykację i montaż urządzeń. Dobór odpowiedniej grubości płyty oraz systemu dystansów powinien uwzględniać ciężar zamontowanego sprzętu oraz skuteczne odprowadzanie ciepła. Warto również przewidzieć rezerwę montażową oraz stosować siatkę otworowań zgodną z dokumentacją 2D/3D. W zastosowaniach wymagających izolacji elektrycznej stosuje się płyty izolacyjne lub kompozytowe, zapewniające odpowiednie bariery dielektryczne.

Szyna montażowa (TS35/DIN).

Szyna DIN to standard montażu aparatury modułowej; najpowszechniejsza jest TS35 (TH35/DIN-3). Dobiera się ją pod kątem długości, grubości i nośności, a także sposobu mocowania (nity, śruby, zatrzaski) i kompatybilności z osłonami. W aplikacjach o podwyższonej wibracji warto stosować klamry antywibracyjne i dodatkowe podparcia. Prawidłowe rozmieszczenie aparatów poprawia chłodzenie i selektywność. Szyny uziemiające i główne zaciski powinny mieć spójny układ z listwami zaciskowymi.

Blok zaciskowy główny.

Bloki głównych zacisków przyłączeniowych odpowiadają za bezpieczne wprowadzanie zasilania oraz rozdział przewodów PEN, PE i N, i muszą posiadać odpowiednią kategorię przepięciową oraz prądową. W przypadku przewodów Al/MgAl stosuje się wkładki bimetaliczne lub dedykowane zaciski, zapewniające poprawny kontakt elektryczny i trwałość połączeń. Klarowny podział torów oraz odpowiednie ekranowanie znacząco redukują ryzyko powstawania zwarć łukowych. Zaleca się stosowanie wyraźnych oznaczeń torów oraz plombowanych osłon dla zwiększenia bezpieczeństwa. W rozdzielnicach mieszkaniowych rozmieszczenie bloków powinno również ułatwiać montaż urządzeń ochronnych, takich jak RCD i SPD.

Płyta przepustowa do obudów / szaf.

Płyty przepustowe porządkują wprowadzenia kablowe oraz zapewniają zachowanie szczelności IP po przeprowadzeniu wiązek przewodów z wtykami. Wersje dzielone umożliwiają łatwy serwis i retrofit bez konieczności rozpinania zakończeń kablowych. Materiał wykonania płyty i wkładów należy dobrać odpowiednio do zakresu temperatur oraz odporności chemicznej środowiska pracy. W miejscach zapylonych lub w instalacjach zewnętrznych stosuje się wkłady z uszczelnieniem wielokrawędziowym. W aplikacjach wymagających kompatybilności elektromagnetycznej (EMC) dostępne są rozwiązania z ekranowaniem oraz odprowadzeniem ładunków do przewodu ochronnego PE.

Osprzęt montażowy (szafa rozdzielcza).

Do grupy osprzętu montażowego należą kątowniki, prowadnice, profile oraz uchwyty, które znacząco skracają czas prefabrykacji i zwiększają powtarzalność montażu. Właściwy dobór osprzętu wpływa nie tylko na estetykę prowadzenia kabli, lecz także na wygodę późniejszego serwisu. Wymiarowanie profili powinno uwzględniać obciążenia dynamiczne oraz rezerwy na przyszłą rozbudowę. W zastosowaniach przemysłowych stosuje się elementy cynkowane lub nierdzewne, natomiast w strefach o podwyższonej wilgotności dodatkowo stosuje się barierę antykorozyjną. Standaryzacja elementów w całej inwestycji ułatwia logistykę części zamiennych oraz zwiększa spójność i niezawodność instalacji.

Szybkie porównanie wyposażenie i akcesoriów do rozdzielnic

Produkty dostępne w kategorii:

• Drzwi / panel obsługi (szafa rozdzielcza)
• Element montażowy (szafa rozdzielcza)
• Szafka rozdzielcza
• Obudowa/rozdzielnica pusta
• Płyta montażowa do rozdzielnic
• Szafa/obudowa pusta
• Rozdzielnica budowlana
• Płyta osłonowa (szafa rozdzielcza)
• Osprzęt montażowy (szafa rozdzielcza)
• Element płyty dachowej lub podłogowej (obudowa/szafa rozdzielcza)
• Ścianka działowa (szafa rozdzielcza)
• Cokół (szafa rozdzielcza)
• Szafa/obudowa przeciwwybuchowa
• Płyta przepustowa do obudów / szaf sterowniczych
• Akcesoria/części do szafek rozdzielczych
• Ściana boczna/tylna (szafa rozdzielcza)
• Szafa sieciowa/serwerowa
• Blok zaciskowy główny
• Szyna montażowa
• Obudowa do urządzeń sterowniczych i sygnalizacyjnych
• Obudowa do licznika (pusta)
• Pokrywa/zaślepka/tabliczka/oznacznik do obudowy, szafy rozdzielczej
• Pokrywa do skrzynek rozdzielczych
• Obudowa elektroniki
• Mechanizm zamykania szafy
• Profil (szafa rozdzielcza)
• Wspornik do szyn zbiorczych
• Akcesoria/części do szyn zbiorczych
• Panel czołowy do rozdzielnic modułowych
• Elementy prowadzenia przewodów (szafa rozdzielcza)
• Moduł rozdzielnicowy z aparatem przełączającym
• Moduł rozdzielnicowy do aparatury modułowej
• Akcesoria/części do kolumn (obudowy / szafy rozdzielcze)
• Wentylator (szafa rozdzielcza)
• Element do prowadzenia kabli w szafie
• Złącze kablowe do kabli średniego i wysokiego napięcia
• Moduł rozdzielnicowy z zaciskami
• Moduł rozdzielnicowy szyn zbiorczych
• Moduł rozdzielnicowy z wyłącznikiem kombinowanym
• Element(y) do zestawialnych modułowych obudów, szaf rozdzielczych
• Pokrywa do głównych zacisków przyłączeniowych
• Skrzynka odpływowa szynoprzewodów
• Moduł rozdzielnicowy z podstawą bezpiecznikową NH
• Ogrzewacz (szafa rozdzielcza)
• Element do drzwi (szafa rozdzielcza)
• Moduł rozdzielnicowy do montażu aparatury
• Płyta separacyjna do licznika / tablicy rozdzielczej
• Łącznik do szyn zbiorczych
• Wkładka do systemów zamykających
• Akcesoria/części do szynoprzewodów
• Element liniowy szynoprzewodu
• Filtr (klimatyzacja szafy rozdzielczej)
• Obudowa z profili pasmowych
• Panel wentylacyjny (szafa rozdzielcza)
• Obudowa sieciowa
• Listwa maskująca do paneli czołowych / tablic rozdzielczych
• Klucz do szaf
• Sterownik klimatyzacji do szaf sterowniczych
• Tablica licznikowa
• Kieszeń na dokumenty (szafa rozdzielcza)
• Element do uziemienia / wyrównania potencjału (szafa rozdzielcza)
• Moduł rozdzielnicowy z zabezpieczeniem przed dotykiem bezpośrednim
• Skrzynka przyłączeniowa
• Element transportowy (szafa rozdzielcza)
• Rozłącznik bezpiecznikowy z obudową
• Pokrywa górna (szafy rozdzielcze)
• Okno (szafa rozdzielcza)
• Łącznik zmiany kierunku do szynoprzewodów
• Płyta do separacji fazy
• Szyna elastyczna
• Głowica zasilająca do szynoprzewodów
• Akcesoria/części do linii napowietrznych
• Klimatyzator (szafa rozdzielcza)
• Oprawa oświetleniowa (szafa rozdzielcza)
• Element zamykania pokrywy obudowy
• Szafa/obudowa do komputera PC, monitora lub urządzeń peryferyjnych
• Obudowa kasety sterowniczej wiszącej (pusta)
• Złącze wtykowe do kabli średniego i wysokiego napięcia
• Panel frontowy / panel krosowniczy pusty (szafa rozdzielcza)
• Ramka dystansowa (szafa rozdzielcza)
• Zawias do systemów rozdzielczych
• Obudowa bezpiecznikowa
• Panel do urządzeń telekomunikacyjnych
• System montażowy do szynoprzewodów
• System szyn zbiorczych do rozdzielnic
• System monitorujący (szafa rozdzielcza)
• Izolator elektroenergetyczny
• Szafa telekomunikacyjna
• Szyna uziemiająca do szaf
• Rozdzielacz energii elektrycznej / sprężonego powietrza
• Obudowa pulpitowa
• Drzwi do obudowy rozdzielacza
• Obudowa na komponenty, rozmiar 19 cali (482,6 mm)
• Szafa licznikowa z wyposażeniem
• Akcesoria/części do kaset odpływowych szynoprzewodów
• Płyta czołowa do modułów, rozmiar 19 cali (482,6 mm)
• Element linowy pionowy szynoprzewodów
• Wiązka kablowa do liczników
• Obudowa do złączy kablowych
• Akcesoria/części do ramion poprzecznych słupów elektrycznych
• Płyta panelu obsługi (szafa rozdzielcza)
• Panel operatorski
• Wymiennik ciepła powietrze/woda (klimatyzacja szaf rozdzielczych)
• Moduł rozdzielnicowy z wyłącznikiem nadprądowym
• Panel licznikowy
• Podstawa montażowa do liczników
• Moduł rozdzielnicowy z podstawą bezpiecznikową D
• Akcesoria/części do słupów elektrycznych
• Obudowa do wyłączników nożnych/ręcznych
• Obudowa do szyn zbiorczych
• Zestaw do łączenia skrzynek przyłączeniowych
• Wymiennik ciepła powietrze - powietrze (klimatyzacja szaf rozdzielczych)
• Akcesoria/części do podstaw licznikowych
• Odłącznik elektroenergetyczny
• Akcesoria/części do transformatorów rozdzielczych
• Zestaw okablowania do szafek rozdzielczych
• Szyna montażowa DIN
• Szafka rozdzielcza z wyposażeniem
• Odpływ kondensatu (szafa rozdzielcza)
• Akcesoria/części do odłączników elektroenergetycznych
• Moduł rozdzielnicowy z rozłącznikiem bezpiecznikowym

FAQ - Najczęściej zadawane pytania.

Jak dobrać klasę IP i IK do warunków pracy?

W pomieszczeniach technicznych zwykle wystarcza IP30–IP40 i IK05–IK07; natomiast w strefach zapylenia rozprysków lub na zewnątrz wymagane są IP54–IP66 oraz IK08–IK10. Decyzję należy powiązać z analizą środowiskową i ryzykiem uderzeń.

Czym różni się szafka rozdzielcza od obudowy kompaktowej i szafy wolnostojącej?

Szafka rozdzielcza to kompakt przeznaczony do aparatury modułowej. Obudowa kompaktowa oferuje większą kubaturę i wyższy stopień ochrony IP. Szafa wolnostojąca zapewnia największą przestrzeń i nośność, z możliwością łączenia w zestawy wielopolowe.

Kiedy wybrać obudowę z tworzywa (ABS/GRP), a kiedy metalową?

Obudowy z tworzywa sprawdzają się w środowiskach korozyjnych i przy niskiej masie urządzeń. Metalowe zapewniają wyższą odporność mechaniczną i ekranowanie EMC. W instalacjach zewnętrznych należy również uwzględnić ochronę przed promieniowaniem UV i rozszerzalność materiałową.

Jak planować chłodzenie rozdzielnicy?

Najpierw należy obliczyć straty mocy aparatów, następnie dobrać wentylację pasywną lub aktywną. W przypadku dużej gęstości urządzeń stosuje się klimatyzator lub wymiennik powietrze–powietrze / powietrze–woda. Prawidłowy rozkład torów i rezerwa przestrzeni ograniczają powstawanie tzw. hotspots.

Czy w rozdzielnicach budowlanych wymagane są konkretne zabezpieczenia?

Tak. Standardowo stosuje się wyłączniki różnicowoprądowe (RCD) i nadprądowe (MCB) o odpowiednio dobranych charakterystykach oraz zapewnia się ich selektywność względem zasilania. Wymagane są także gniazda przemysłowe i odporność IP/IK adekwatna do pracy mobilnej.

Co z kompatybilnością ETIM i standaryzacją akcesoriów?

Wybieraj rozwiązania z oznaczeniami i wymiarami akcesoriów zgodnymi z ETIM (płyty, panele, cokoły, szyny). Standaryzacja przyspiesza prefabrykację i serwis oraz ułatwia filtrowanie produktów w katalogach zgodnych z ETIM.

Jak podejść do stref EX?

Dobór obudowy i osprzętu w strefach EX musi obejmować certyfikaty ATEX/IECEx, kontrolę klasy temperaturowej i maksymalnych prądów. Prefabrykacja powinna być zgodna z wytycznymi producenta i zachować integralność uszczelnień.

Czy drzwi przeszklone wpływają na IP i EMC?

Tak. Dobór przeszklenia i uszczelek determinuje wynikowy stopień ochrony IP. W instalacjach wymagających kompatybilności elektromagnetycznej stosuje się dodatkowe połączenia wyrównawcze i siatki ekranujące na styku drzwi i korpusu.
